鋰電池保護板電路圖

鋰在元素周期表上第3位，外層電子1個，容易失去形成穩定結構，所以是非?；顫姷囊环N金屬。而鋰離子電池具有放電電流大、內阻低、壽命長、無記憶效應等被人們廣泛使用，鋰離子電池在使用中嚴禁過充電、過放電、短路，否則將會使電池起火、爆炸等致命缺點，所以，在使用可充鋰電池都會帶有一塊保護板來保護電芯的安全。

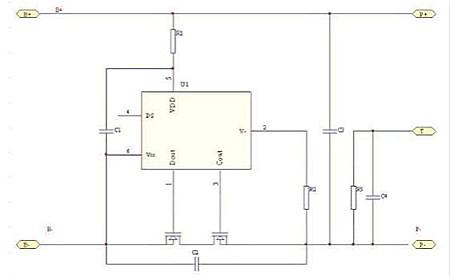

保護板有兩個核心部件：一塊保護IC，它是由精確的比較器來獲得可靠的保護參數；另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。電路原理圖如下：

下面介紹：鋰電池保護板主要由維護IC（過壓維護）和MOS管（過流維護）構成，是用來保護鋰電池電芯安全的器材。鋰電池具有放電電流大、內阻低、壽數長、無回憶效應等被人們廣泛運用，鋰離子電池在運用中禁止過充電、過放電、短路，不然將會使電池起火、爆破等喪命缺陷，所以，在運用可充鋰電池都會帶有一塊維護板來維護電芯的安全。

1、電壓保護能力

過充電保護板：保護板有必要具有防止電芯電壓超越預設值的才干過放電維護：保護板有必要具有防止電芯電壓底于預設值的才干。

2、電流能力

（過流保護電流，短路保護）

保護板作為鋰電芯的安全保護器材，既要在設備的正常作業電流規模內，能可靠工作，又要在當電池被意外短路或過流時能迅速動作，使電芯得到保護。

3、導通電阻

定義：當充電電流為500mA時，MOS管的導通阻抗。

由于通訊設備的工作頻率較高，數據傳輸要求誤碼率低，其脈沖串的上升及下降沿陡，故對電池的電流輸出能力和電壓穩定度要求高，因而保護板的MOS管開關導通時電阻要小，單節電芯保護板通常在《70mΩ，如太大會導致通訊設備作業不正常，如手機在通話時突然斷線、電話接不通、噪聲等現象。

4、自耗電流

定義：IC作業電壓為3。6V，空載狀況下，流經保護IC的作業電流，一般極小。

保護板的自耗電流直接影響電池的待機時刻，通常規則保護板的自耗電流小于10微安。

5、機械功能、溫度適應能力、抗靜電能力
