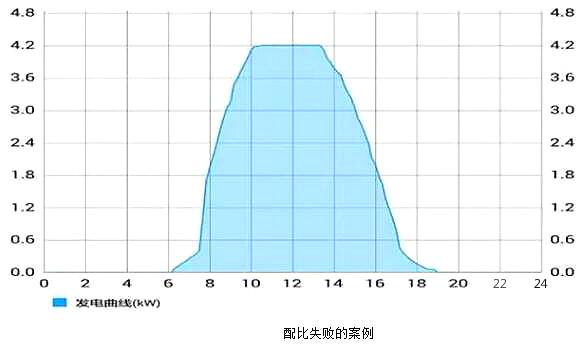

在逆變器的技術參數中，有一個最大允許接入功率，大局部廠家都是標稱為額定功率的1.1倍到1.2倍，但有些廠家為了顯現本人的超配才能，標稱為額定功率的1.4倍，有的以至到1.7倍。而用戶依據這個技術參數去設計系統，結果在天氣好的時分，如下圖所示的逆變器限額運轉，給用戶形成發電量損失。由于逆變器只占光伏系統本錢5%左右，靠組件超配而減少逆變器投資，不只不劃算，還會帶來別的問題。要綜合思索光照條件要素，裝置場地要素，組件要素和逆變器要素等等，科學設計，詳細問題詳細剖析。
配比失敗的案例
依據國度氣候局風能太陽能評價中心劃分規范，將我國太陽能資源地域分為四類，不同區域輻照度差別較大。太陽高度角越大，穿越大氣的途徑就越短，大氣對太陽輻射的削弱作用越小，則抵達空中的太陽輻射越強；太陽高度角越大，等量太陽輻射分布的面積越小，太陽輻射越強。在太陽能資源好的地域，由于晴天云少，空氣質量好，大氣透明度高，太陽抵達組件外表的輻射要比資源差的地域要高很多。
海拔越高空氣越稀薄，大氣對太陽輻射的削弱作用越小，則抵達空中的太陽輻射越強。例如，青藏高原是我國太陽輻射最強的地域。而空氣越稀薄的中央，逆變器散熱就越差，海拔超越一定的高度，逆變器就要降額運轉，此消彼長，在高海的中央，逆變器普通要思索少配組件。
光伏系統中，能量從太陽輻射到光伏組件，經過直流電纜、匯流箱、直流配電抵達逆變器，當中各個環節都有損耗。不同的裝置方式，直流側損耗大不一樣，集中式空中電站，由于前面直流電纜較長，還有匯流箱，直流配電柜和防反二極管，直流開關等設備和器件，直流側系統效率通常為90%左右，而散布式光伏系統，由于組件直流接入逆變器，沒有別的配件，假如逆變器就近裝置，直流電纜能夠很短，直流側系統效率能夠做到98%。
逆變器普通要裝置在通風好，防止陽光直射的中央，這樣有利于散熱。假如由于場地限制，逆變器不得不裝置在封鎖不利于散熱的中央，就要思索逆變器的降額問題，要少配組件。
逆變器的額度輸出功率是在額定輸出電壓時的最大功率，并不是原封不動的，假如在用電頂峰期，電網電壓會降落，這時逆變器就達不到額定功率，如某HW公司33KTL逆變器，最大輸出電流是48A，標稱額定功率是33KW，這是地額定輸出電壓400V的功率，48A*400V*1.732=33.KW，假如電網電壓降到360V，則逆變器輸出功率48A*360V*1.732=30.KW。
（1) 功率正公差：
為了滿足光伏組件衰減25年不超越20%，很多組件廠對剛出廠的組件都有0-5%的正公差，如265W的組件，剛出廠的實踐功率可能有275W。
(2) 負溫度系數：
組件的功率溫度系統約-0.41%/℃，組件溫度降落，組件的功率會升高。一塊250W的組件，在不思索設備損耗的狀況下，在我國陽光最好的地域，如寧夏北部、甘肅北部、新疆南部等地域，有可能最大輸出功率能到300W。
(3) 雙面組件：
雙面組件不只能夠接納正面陽光的輻射功率，反面還能夠接納陽光反射輻射功率，不同物體，在不同的光譜波段對陽光的反射率不同。雪地、濕地、小麥、沙漠，不同的地物在同一波段其反射率不同，同一地物在不同波段反射率也不同

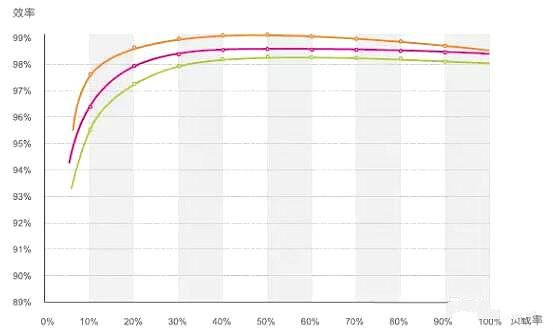

逆變器的效率并不是恒值，有功率開關器件損耗和磁性損耗，在低功率時，效率比擬低，在40%到60%功率時，效率最高，超越60%時，效率逐步降低。因而，要把光伏功率的總功率控制在逆變器功率的40%到60%之間，取得最佳效率。
光伏逆變器是電子產品，其牢靠性和逆變器運轉溫度有很大關系，其中電容、風扇，繼電器等元器件溫度進步10℃，失效率可會進步50%以上。而運轉溫度又和功率相關，據統計，逆變器長期工作在功率80-100%比功率40-60%，壽命要低20%左右。
工作電壓在逆變器的額定工作電壓左右，效率最高，單相220V逆變器，逆變器輸入額定電壓為360V，三相380V逆變器，逆變器輸入額定電壓為650V。如3kW逆變器，配260W組件，工作電壓30.5V，配12塊工作電壓366V，功率為3.12kW為最佳。30KW逆變器配260W組件，接126塊組件，每一路21串，電壓為640.5V，總功率為32.76kW為最佳。
不同品牌同一個功率段的逆變器，輸出功率也是不一樣的，如某公司40KTL逆變器，額定輸出功率只要36KW，不但沒有超載才能，反而還要降載到90%，而古瑞瓦特40KW的逆變器，輸出最大功率在功率要素為1的狀況下能夠到達44.4KW,能夠超載1.1倍，所以同樣大小的逆變器，古瑞瓦特的40KW逆變器要比某公司40KTL逆變器要多配20%的組件。
|
技術參數 |
|
|
|
效率 |
| 最大效率 | 98.8% |
|
中國效率 |
98.41% |
|
|
輸入 |
|
最大可用輸入功率 |
40800W |
|
最大輸入電壓 |
1000V |
|
|
輸出 |
| 額定輸出功率 | 36000W |
結論
綜上各種要素，逆變器和組件的配比的確不是簡單的事，要綜合思索各種要素，打一個比如，組件好比是貴重貨物，逆變器則是一匹馬，聽取資深老司機的意見，寧愿大馬拉小車，也不要小馬拉大車。下面這幾個中央要特別留意：
1、超越2000米高海拔地域；
2、裝置場地逆變器散熱不好；
3、裝置場地電網電壓偏低；
4、輸出功率偏低逆變器。
