fet類型：JFET,MOSFET,MODFET,MESFET詳解-KIA MOS管
信息來源：本站 日期：2025-09-23
FET（場效應晶體管）主要分為結型場效應管（JFET）、金屬氧化物半導體場效應管（MOSFET）和金屬-半導體場效應管（MESFET）、調制摻雜場效應管（MODFET）等。
FET的定義
FET （Field Effect Transistor,場效應晶體管）是一種通過電場效應控制輸出電流的單極型半導體器件，僅由多數載流子（電子或空穴）參與導電過程，屬于電壓控制型器件。
主要類型及特點

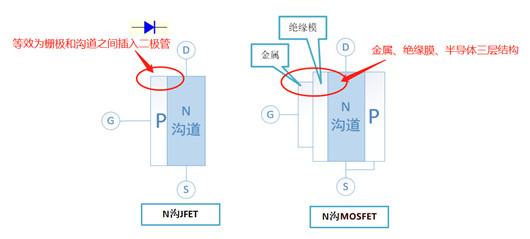

結型場效應管（JFET）
結構：由N型或P型半導體棒構成，柵極通過PN結控制溝道電流。
分類：N溝道（電子導電）和P溝道（空穴導電），均為耗盡型（零柵壓時導通）。
特點：輸入阻抗高、噪聲低，但開關速度較慢。
金屬氧化物半導體場效應管（MOSFET）
結構：柵極與溝道間通過絕緣層（如二氧化硅）隔離，分為增強型（零柵壓截止）和耗盡型（零柵壓導通）。
N溝道MOSFET：柵極正電壓形成電子溝道。
P溝道MOSFET：柵極負電壓形成空穴溝道。

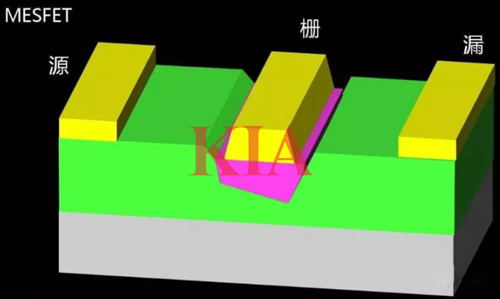

金屬-半導體場效應管（MESFET）
結構：柵極采用金屬-半導體接觸（非PN結），常用砷化鎵材料。
應用：高頻射頻（RF）和微波電路。

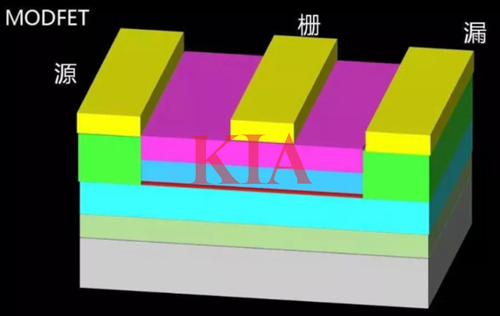

調制摻雜場效應管（MODFET）
MODFET(Modulation-DopedFET)調制摻雜場效應管，也稱HEMT(Electron-Mobility Transistor)高電子遷移率晶體管，也稱TEGFET(two-dimensional electron-gas FET)二維電子氣場效應晶體管，也稱SDHT(Selectively Dopd Heterojuntion transistor)選擇摻雜異質結晶體管。
它使用兩種具有不同能隙的材料形成異質結，為載流子提供溝道，而不像金屬氧化物半導體場效應管那樣，直接使用摻雜的半導體而不是結來形成導電溝道，即它與MOSFET的結構不同在于導電溝道材料不同。
