mos管的作用和工作原理圖文-KIA MOS管
信息來源：本站 日期：2025-09-23
MOS管是通過柵極電壓控制導電溝道形成，實現信號放大與電子開關功能的核心半導體器件。
MOS管全稱金屬-氧化物半導體場效應晶體管(Metal-Oxide-Semiconductor Field-EffectTransistor)，屬于電壓控制型器件，具有輸入阻抗高、功耗低的特點。
按導電溝道類型可分為：
NMOS：N型溝道，柵極正電壓導通。
PMOS：P型溝道，柵極負電壓導通。
按工作模式分為增強型（需外部電壓形成溝道）和耗盡型（預置導電溝道）。

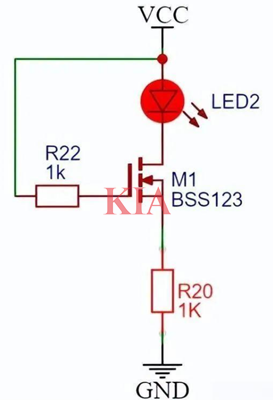

開關電路MOS管的作用：
MOS管在開關電路中扮演著重要的角色。其優異的電性能使得它能夠高效地控制電路的通斷，實現精確的開關功能。
放大電路MOS管的作用：
MOS管在放大電路中同樣發揮著關鍵作用。其獨特的電性能使得它能夠?qū)崿F(xiàn)對信號的放大，進而提升整個電路的性能。
讓MOS管進入放大區，以充分發揮其放大作用。此外，MOS管在時序電路中還可作為反相器使用。
雙向電平轉換電路的應用：
在電子電路中，雙向電平轉換是一個關鍵環節。通過特定的電路設計，如使用MOS管等元件，可以實現信號的雙向電平轉換，從而滿足不同電路之間的電壓需求。
以N溝道增強型為例：
1.結構特征
源極（S）和漏極（D）嵌入P型襯底形成背靠背PN結。
柵極（G）通過SiO2絕緣層與襯底構成平板電容器。
2.工作過程
截止區(V_GS<V_th)：無導電溝道，源漏極間呈高阻態(兆歐級)。
線性區（V_GS>V_th且V_DS較小）：電流與V_DS呈正比，呈現可變電阻特性。
飽和區（V_GS >> V_th)：電流趨于穩定，形成理想開關狀態。
閾值電壓（V_th）是導通臨界點（通常約2V），通過改變柵壓可精確控制電流。
MOS管的功能特性
1.電壓控制：通過柵極電壓（V_GS）調節源漏極電流,柵極幾乎無電流。
2.信號放大：高輸入阻抗適合多級放大器輸入級阻抗變換。
3.高效開關：導通電阻僅數百毫歐，開關損耗極低。
4.恒流源功能：特定條件下可穩定輸出電流。
