obc車載充電機

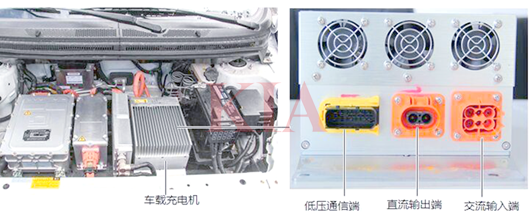

OBC的全稱是On-Board Charger，即車載充電機。它固定安裝在電動汽車內部，功能作用是：將來自外部（如家庭插座、公共交流充電樁）的交流電，轉換成直流電，為車輛的動力電池進行充電。

obc車載充電機的功能作用

AC/DC轉換（核心功能）：這是OBC最基本也是最重要的功能。電網和大部分充電樁提供的是交流電，而汽車動力電池只能儲存和使用直流電。OBC負責完成這個轉換過程。

調節充電功率：OBC根據電池管理系統（BMS）的指令，智能調節充電電壓和電流，以實現安全、高效且對電池友好的充電。

提供多種充電模式：支持不同的充電電流和電壓，以適應全球各地不同的電網標準（如單相電、三相電）和充電樁。

安全保護與通訊：

安全保護：具備過壓、欠壓、過流、過熱、短路等保護功能。

通訊交互：與充電樁和車輛的BMS進行實時通訊，交換充電參數、狀態信息，確保充電過程萬無一失。

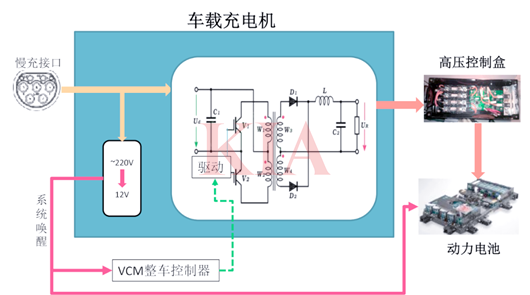

obc車載充電機原理

OBC采用兩級電路設計，前級處理電網側需求，后級適配電池充電要求：

前級PFC模塊：提升輸入功率因數并抑制諧波，減少電能損耗，使電流波形接近正弦波。

后級DC/DC轉換器：通過高頻變壓器和功率管實現電壓升降，將中間直流母線電壓調整至電池適配值（如310Vdc升壓至高壓直流）。

電氣隔離層：電網側與車載側間設置耐壓2500V-3750V的隔離層，防止電流直接流動，能量通過電磁感應傳遞，保障高壓安全。

控制與通信機制

控制單元以微控制器為核心，實現動態調節與系統協同：

BMS實時交互：通過CAN總線與電池管理系統交換SOC、溫度等數據，動態調整充電功率，防止過充或過熱。

充電樁握手：檢測CC開關信號，若判斷充電槍即將拔出，立即停止工作以避免帶電插拔。

故障監測：集成過壓、欠壓、過流保護，故障信息通過CAN總線傳輸至整車控制器。
