N溝道,P溝道MOS管原理是什么？FET是如何工作的？
信息來源：本站 日期：2017-07-28
FET是如何工作的：N溝道、P溝道
場效應管只靠“多子”米導電，換言之，只靠一種極性的載流子導電；而BJT（雙極性晶體管）則同時靠“多子”和與之極性相反的“少子”停止導電，因而場效應管屬于單極性晶體管，只是很少這樣稱謂它而已。
場效應管的工作原理能夠用水龍頭來做類比，只是不曉得最初的創(chuàng)造者是不是也是這樣想的（圖1.8）：用—道閘門(Cate)來控制載流子的流量。在臺灣等地域，場效應管的柵極(Gate)就稱為“閘極”。載流子（自在電子或者空穴）形成的電流，其大小受柵極的控制，電流經(jīng)過的通道，稱為溝道(ChanneI)。水龍頭靠手柄經(jīng)過閥桿控制閥芯與進水口（閥座）之間的通道大小來調理水流的大小，場效應管靠柵極經(jīng)過控制柵極源極之間的電壓差（電場）強度的大小來控制溝道中電流的大小。

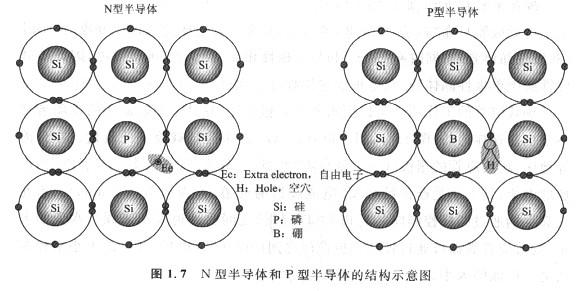

假如溝道由N型半導體構成，這樣的場效應管就稱為N溝道FET；反之，如果溝道由P型半導體構成，就稱為P溝道FET。
N溝道FET的導電溝道（通道）由自巾電子組成，因而溝道中的電流方向與載流子（自在電子）的挪動方向相反。PMOS的導電溝道由空穴構成，因而溝道中的電流方向與載流子（自在電子）的挪動方向相同。
