mos場效應管有哪些？以及特征及主要用處？

信息來源：本站　日期：2017-07-14　

分享到：

場效應晶體管通常簡稱為場效應管，是—種應用場效應原理工作的半導體器件，外形如圖4-21所示。和普通雙極型晶體管相比擬，場效應管具有輸入阻抗高、噪聲低、動態范圍大、功耗小、易十集成等特性，得到了越來越普遍的應用。

場效應管的品種很多，主要分為結型場效應管和絕緣柵場效應管兩人類，又都有N溝道和P溝道之分。

絕緣柵場效應管也叫做金屬氧化物半導體場效應管，簡稱為MOS場效應管，分為耗盡型MOS管和加強型MOS管。

場效應管還有單柵極管和雙柵極管之分。雙柵場效應管具有兩個相互獨立的柵極G1和G2，從構造上看相當于由兩個單柵場效應管串聯而成，其輸出電流的變化遭到兩個柵極電壓的控制。雙柵場效應管的這種特性，在作為高頻放大器、增益控制放大器、混頻器和解調器運用時會帶來很大便當。

場效應管有哪些特性及主要用處？

場效應管由于具有輸入阻抗十分高（可達109一lO15Ω）、噪聲低、動態變化范圍大和溫度系數小，且為電壓控制元件等優點，因此應用也較為普遍。

場效應管分結型和絕緣柵(即MOS)型兩大類。

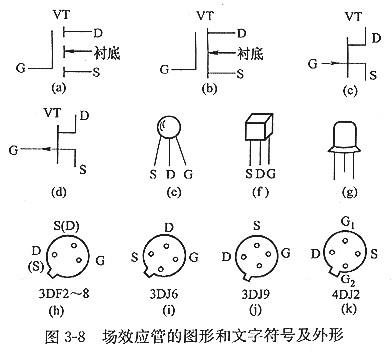

(1)場效應管的圖形和文字符號及外形(見圖3-8)

其中，圖3-8 (a)為N溝道絕緣柵加強型晶體管圖形和文字符號；圖3-8 (b)為N溝道絕緣柵耗盡型晶體管圖形和文字符號；圖3-8(c)為N溝道結型晶體管圖形和文字符號；圖3-8 (d)為P溝道結型晶體管圖形和文字符號，圖3-8(e)~(g)為場效應晶體管的外形，圖3-8(h)~(k)為場效應晶體管的管腳。

(2)場效應管的特性及用處

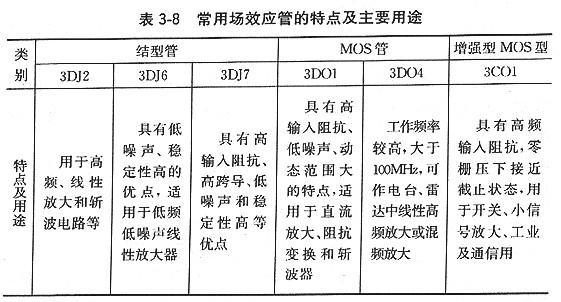

常用場效應管的特性及主要用處見表3-8。
