熟練掌握“阻抗的串聯等效”、“阻抗的并聯等效”以及“基本元器件的阻抗計算”。電路分析就會變得非常簡單。如上三種分析手段，可比擬為“三板斧”。
“三板斧”的具體內容如下：
1. 電路中多個阻抗串聯起來后，電路的整體阻抗等于各個阻抗值相加。
2. 電路中多個阻抗并聯起來后，電路的整體阻抗的倒數等于各個阻抗值的倒數相加。
3. 電阻的阻抗是基本規格之一，阻抗值為R。

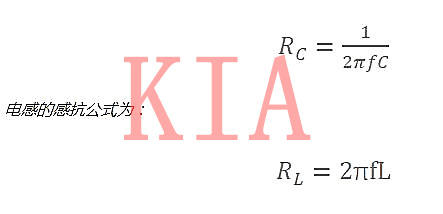

電容和電感的阻抗值隨著交流電的頻率而發生變化，電容的阻抗公式為：
“三板斧”原理可以幫助我們分析很多實際工程中遇到的問題，例如實際工程模型中電阻器件、電容器件、電感器件的實際阻抗曲線分析。
實際工程中的電阻模型分析：
在電阻的生產工藝中，或多或少地會引入寄生電感還有寄生電容，導致電阻的等效阻抗模型如下：

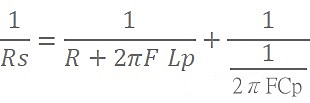

可以看到，實際模型由電阻和寄生電感先串聯后，再與寄生電容并聯而成。運用三板斧原則，可以計算出實際阻抗Rs為：

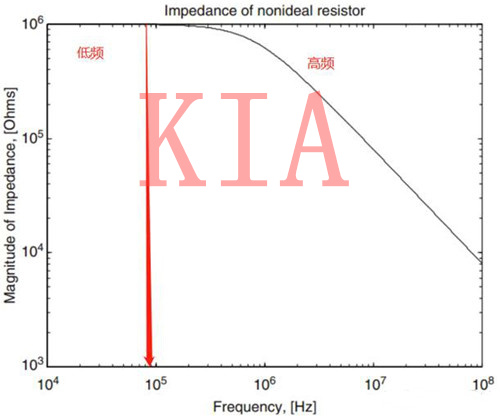

解出Rs后，即為實際電阻的等效阻抗也會隨著頻率的變化而變化：
實際工程中的電容模型分析：

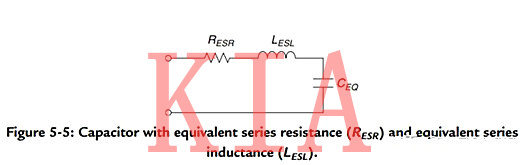

在電容的生產工藝中，或多或少地會引入寄生電感還有寄生電阻，導致電容的等效阻抗模型如下：
可以看到，實際模型由寄生電阻、寄生電感、電容三者串聯而成。運用三板斧原則，可以計算出實際阻抗Rs為：
解出Rs后，即為實際電感的等效阻抗也會隨著頻率的變化而變化：
理論上，只要運用好“三板斧”原則，可以對任何電阻、電容、電感組成的電路進行理論分析。如LC濾波電路，RC延時電路。
