UPS（Uninterruptible Power System/Uninterruptible Power Supply），即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時， UPS 立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS 設備通常對電壓過高或電壓過低都能提供保護。

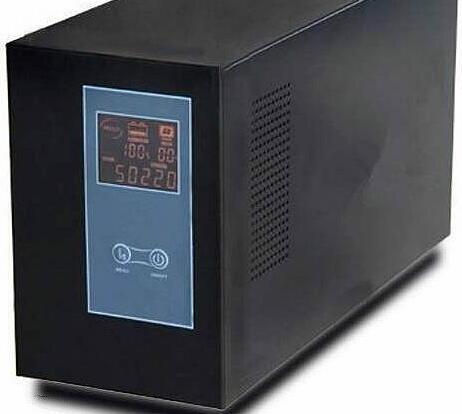

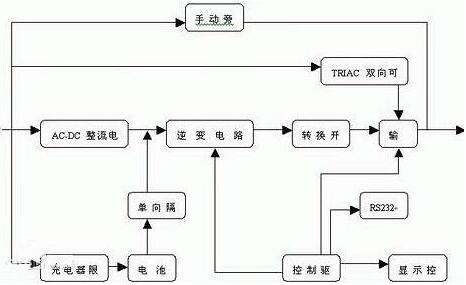

UPS電源系統由五部分組成：主路、旁路、電池等電源輸入電路，進行AC/DC變換的整流器（REC），進行DC/AC變換的逆變器（INV），逆變和旁路輸出切換電路以及蓄能電池。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時（該變化應滿足系統要求），輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外，對整流器來說就像接了一只大容器電容器，其等效電容量的大小，與儲能電池容量大小成正比。由于電容兩端的電壓是不能突變的，即利用了電容器對脈沖的平滑特性消除了脈沖干擾，起到了凈化功能，也稱干擾的屏蔽。頻率的穩定則由變換器來完成，頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護，設計了系統工作開關，主機自檢故障后的自動旁路開關，檢修旁路開關等開關控制。

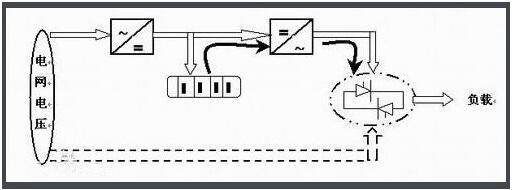

在電網電壓工作正常時，給負載供電如圖所示，而且，同時給儲能電池充電；當突發停電時，UPS電源開始工作，由儲能電池供給負載所需電源，維持正常的生產（如粗黑→所示）；當由于生產需要，負載嚴重過載時，由電網電壓經整流直接給負載供電（如虛線所示）。
當市電正常為380/220VAC時，直流主回路有直流電壓，供給DC-AC交流逆變器，輸出穩定的220V或380V交流電壓，同時市電經整流后對電池充電。當任何時候市電欠壓或突然掉電，則由電池組通過隔離二極管開關向直流回路饋送電能。從電網供電到電池供電沒有切換時間。當電池能量即將耗盡時，不間斷電源發出聲光報警，并在電池放電下限點停止逆變器工作，長鳴告警。不間斷電源還有過載保護功能，當發生超載（150%負載）時，跳到旁路狀態，并在負載正常時自動返回。當發生嚴重超載（超過200%額定負載）時，不間斷電源立即停止逆變器輸出并跳到旁路狀態，此時前面輸入空氣開關也可能跳閘。消除故障后，只要合上開關，重新開機即開始恢復工作。
1）不間斷電源的使用環境應注意通風良好，利于散熱，并保持環境的清潔。
2）切勿帶感性負載，如點鈔機、日光燈、空調等，以免造成損壞。
3）不間斷電源的輸出負載控制在60%左右為最佳，可靠性最高。
4）不間斷電源帶載過輕（如1000VA的UPS帶100VA負載）有可能造成電池的深度放電，會降低電池的使用壽命，應盡量避免。
5）適當?shù)姆烹姡兄陔姵氐募せ睿玳L期不停市電，每隔三個月應人為斷掉市電用不間斷電源帶負載放電一次，這樣可以延長電池的使用壽命。
6）對于多數小型UPS，上班再開UPS，開機時要避免帶載啟動，下班時應關閉UPS；對于網絡機房的UPS，由于多數網絡是24小時工作的，所以UPS也必須全天候運行。
7）UPS放電后應及時充電，避免電池因過度自放電而損壞。
產品特點：
針對不間斷電源應用，有更耐沖擊，同等參數雪崩更高的MOS管；完整的產品系列，全面滿足設計需求；更豐富的封裝系列，能更個性化設計。
不間斷電源型號
|
Part Numbe |
ID（A） |
VDSS（v） |
RDS（Ω）（MAX） |
RDS（Ω）（TYP） |
ciss |
Package |
|
pF |
||||||
|
KIA10N60H |
9.5 |
600 |
0.73 |
0.6 |
1570 |
TO-220 TO-220F |
|
KIA10N65H |
10 |
650 |
0.75 |
0.65 |
1650 |
TO-220 TO-220F |
|
KIA12N60H |
12 |
600 |
0.65 |
0.53 |
1850 |
TO-220 TO-220F |
|
KIA12N65H |
12 |
650 |
0.75 |
0.63 |
1850 |
TO-220 TO-220F |
|
KIA13N50H |
13 |
500 |
0.48 |
0.4 |
1600 |
TO-263 TO-220 TO-220F |
|
KIA16N50H |
16 |
500 |
0.38 |
0.32 |
2200 |
TO-220F TO-3P |
|
KIA18N50H |
18 |
500 |
0.32 |
0.25 |
2500 |
TO-220F TO-3P TO-247 |
|
KIA20N50H |
20 |
500 |
0.2 |
0.16 |
3500 |
TO-247 TO-220F TO-3P |
|
KIA24N50H |
24 |
500 |
0.2 |
0.16 |
3500 |
TO-247 TO-3P |
|
KIA65R300B/FS |
15 |
650 |
0.3 |
0.27 |
800 |
TO-263 TO-220F |
|
KIA65R190F/HS |
20 |
650 |
0.19 |
0.16 |
1440 |
TO-220F TO-3P |
