7805封裝穩壓電路圖 7805三端穩壓器參數電路圖 KIA MOS管
信息來源：本站 日期：2018-04-17

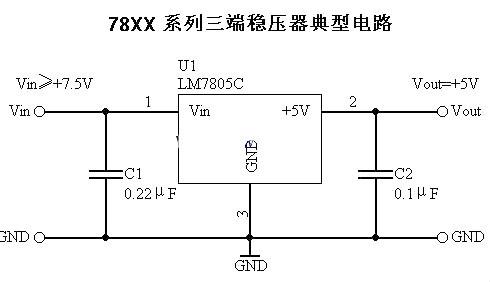

用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
因?yàn)槿斯潭煞€(wěn)壓電路的使用方便，電子制作中經常采用。
在實際應用中，應在三端集成穩壓電路上安裝足夠大的散熱器(當然小功率的條件下不用)。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
當制作中需要一個能輸出1.5A以上電流的穩壓電源，通常采用幾塊三端穩壓電路并聯起來，使其最大輸出電流為N個1.5A，但應用時需注意:并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。

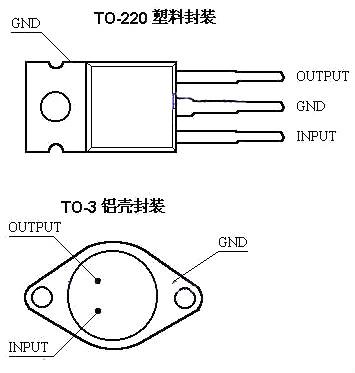

在78 ** 、79 ** 系列三端穩壓器中最常應用的是TO-220 和TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。
從正面看①②③引腳從左向右按順序標注，接入電路時①腳電壓高于②腳，③腳為輸出位。如對于78**正壓系列，①腳高電位，②腳接地，③腳為輸出位;而對于79**負壓系列，①腳接地，②腳接負電壓，③腳為輸出位。
此外，還應注意，散熱片總是和最低電位的第②腳相連。這樣在78**系列中，散熱片和②腳(地)連接，而在79**系列中，散熱片卻和②腳(輸入端)連接。
特性簡介: 內置過熱保護電路。無需外部元件。輸出晶體管安全范圍保護。內置短路電流限制電路。
電壓范圍:7805、7806、7808、7809、7812、7815、7818、7820、7824
封裝形式: TO-220 塑料封裝，TO-3 鋁殼封裝
極限參數：
7805－7818最高輸入電壓35V；7820－7824最高輸入電壓40V
工作溫度范圍0－70℃；最高結溫150℃
TO-3 封裝結到外殼的熱阻是 4℃/W，結到環境的熱阻是 35℃/W。
TO-220 封裝結到外殼的熱阻是 4℃/W，結到環境的熱阻是 50℃/W。
