無刷馬達原理

無刷馬達（無刷直流電機）的工作原理是通過電子換向器替代傳統的機械換向器，實現電機轉子的連續旋轉。無刷馬達通過電子換向系統替代傳統機械電刷，利用位置傳感器檢測轉子磁極位置，控制器驅動定子繞組產生旋轉磁場，從而驅動永磁體轉子旋轉，實現高效、低磨損的能量轉換。

無刷馬達組成：

1.定子：包含硅鋼片疊壓鐵芯和三相繞組線圈，通電后產生旋轉磁場。

2.轉子：由永磁體(如釹鐵硼）構成，提供恒定磁場，與定子磁場相互作用產生轉矩。

3.位置傳感器：霍爾傳感器或編碼器實時檢測轉子位置，輸出信號至控制器。

4.電子控制系統：包括微處理器（MCU）和驅動電路（如三相逆變器），根據位置信號生成PWM波形控制繞組電流。

無刷馬達工作原理步驟：

1.位置檢測與信號處理：位置傳感器（如霍爾元件）監測轉子磁極位置，輸出相位差120°的方波信號至控制器。

2.電子換向控制：控制器根據位置信號，通過功率開關管（MOSFET/IGBT）按特定時序導通定子繞組。例如，當霍爾信號為101時，控制器驅動U相上橋臂和V相下橋臂導通，形成U→V的電流路徑，產生旋轉磁場。

3.磁場驅動與轉子旋轉：定子旋轉磁場與轉子永磁體磁場相互作用，產生連續轉矩。通過六步換向邏輯（U→V→W→U循環），磁場以60°電角度步進旋轉，推動轉子同步轉動。

無刷直流馬達控制電路

無刷直流電機（BLDC）是一種高效、高可靠性、低噪聲和低維護成本的電機，由于其優異的性能，在許多應用中得到了廣泛的應用，例如家用電器、工業自動化、電動車等。

三相六臂全橋驅動電路

無刷馬達,原理,電路

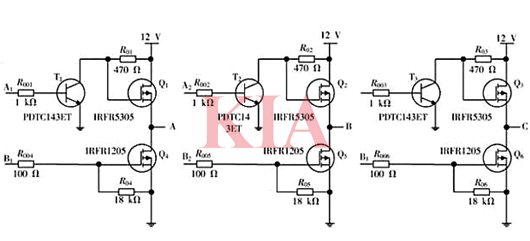

無刷直流電機驅動控制電路如圖所示，采用三相六臂全橋驅動方式，采用此方式可以減少電流波動和轉矩脈動，使得電機輸出較大的轉矩。在電機驅動部分使用6個功率場效應管控制輸出電壓，四軸飛行器中的直流無刷電機驅動電路電源電壓為12 V.驅動電路中，Q1~Q3采用IRFR5305（P溝道），Q4~Q6為IRFR1205（N溝道）。該場效應管內藏續流二極管，為場效應管關斷時提供電流通路，以避免管子的反向擊穿，其典型特性見參數表，T1~T3 采用PDTC143ET 為場效應管提供驅動信號。

無刷直流電機驅動控制采用三相六狀態控制策略，功率管具有六種觸發狀態，每次只有兩個管子導通，每60°電角度換向一次，若某一時刻AB 相導通時，C 相截至，無電流輸出。單片機根據檢測到的電機轉子位置，利用MOSFET的開關特性，實現電機的通電控制，例如，當Q1、Q5 打開時，AB 相導通，此時電流流向為電源正極→Q1→繞組A→繞組B→Q5→電源負極。類似的，當MOSFET 打開順序分別為Q1Q5，Q1Q6，Q2Q6，Q2Q4，Q3Q4，Q3Q5時，只要在合適的時機進行準確換向，就可實現無刷直流電機的連續運轉。

三相全橋驅動電路

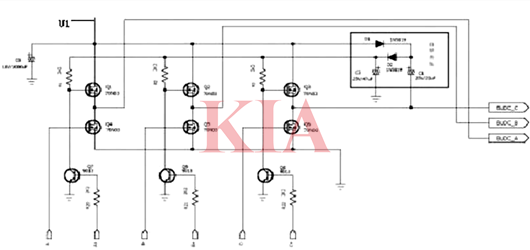

無刷電機三相全橋驅動電路，使用六個N溝道的MOSFET管（Q1～Q6）做功率輸出元件，工作時輸出電流可達數十安。為便于描述，該電路：Q1/Q2/Q3稱做驅動橋的“上臂”，Q4/Q5/Q6稱做“下臂”。
