sma smb smc封裝尺寸及封裝區別-KIA MOS管
信息來源：本站 日期：2025-10-14
1.SMA封裝（DO-214AC）
尺寸4.5×2.5mm，引腳間距1.27mm，高度僅1.1mm，采用扁平矩形結構，引腳呈鷗翼型（J形）。
2. SMB封裝（DO-214AA）
尺寸4.5×3.5mm，引腳間距1.27mm，高度1.5mm，封裝體積比SMA大30%。
3. 3.SMC封裝（DO214AB）
尺寸與SMB相近，但采用陶瓷外殼。核心差異：陶瓷材料賦予其卓越的熱穩定性與電氣性能，氮化鋁基板熱膨脹系數（4.5×10-6/℃）較氧化鋁（7.2×10-6/℃）降低37%，峰值功率處理能力達1500W，是高頻、高功率應用的理想選擇，常見于工業電源、通信基站等嚴苛環境。
sma smb smc封裝尺寸圖

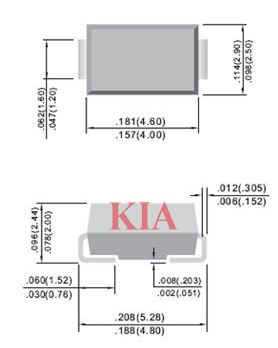

SMA/DO-214AC

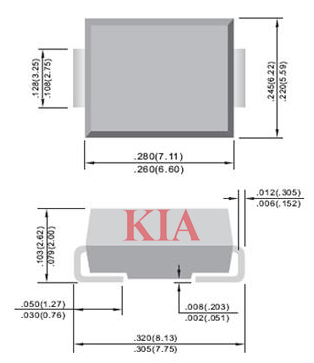

SMB/DO-214AA
SMC/DO-214AB
SMA（DO-214AC）：最小封裝，尺寸約4.0mm×2.0mm，熱阻和電感較低，適合空間受限設計。
SMB（DO-214AA）：中等尺寸，比SMA大，機械穩固性更強，抗沖擊能力較好。
SMC（DO-214AB）：最大封裝，散熱能力最優，適用于高功率環境。
功率處理能力
SMA：額定功率約400W，適用于輕載應用（如手機充電器）。
SMB：額定功率約600W，支持中等電流（如電腦電源）。
SMC：額定功率約1500W，可處理高電流和浪涌（如逆變器）。
