電壓跟隨器電路,LM358電壓跟隨器-KIA MOS管
信息來源：本站 日期：2025-09-18
電壓跟隨器（單位增益放大器、緩沖放大器和隔離放大器）是一種電壓增益為 1 的運算放大器電路。這意味著運算放大器不會對信號進行任何放大。

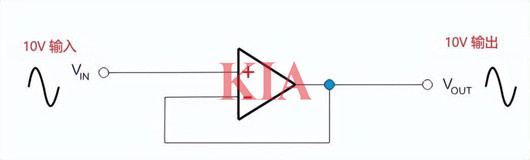

稱之為電壓跟隨器，是因?yàn)檩敵鲭妷褐苯痈S輸入電壓，即輸出電壓與輸入電壓相同。如果 10V 作為輸入進入運算放大器，則 10V 作為輸出輸出。電壓跟隨器充當緩沖器，不對信號提供放大或衰減，如圖所示：
簡單的電壓跟隨電路圖

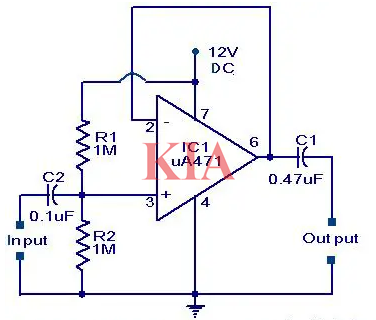

在單電源上運行的交流耦合單位增益增益電壓跟隨器。R1 和 R2 的分壓器網絡向 741 的同相輸入提供等于電源電壓一半的直流電壓。因此輸出直流電壓處于電源電壓的一半。輸出信號在該值之上和之下擺動。引腳 6 處的直流電壓并不重要，因?yàn)檩敵鐾ㄟ^(guò)電容器耦合到下一級。
輸入阻抗等于R1和R2并聯的值，即本例中的0.500K歐姆。由于百分百負反饋，輸出阻抗非常低。對于低頻應用，C1和C2可以用電解電容代替大值。
LM358電壓跟隨器

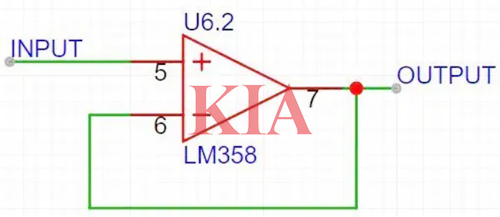

將LM358的7腳（輸出）與6腳（反相輸入）短接，而5腳（非反相輸入）作為輸入，這將配置運算放大器為電壓跟隨器或緩沖器。
7腳（Pin 1）：輸出（Out），在電壓跟隨器配置中，輸出電壓將跟隨輸入電壓。
6腳（Pin 2）：反相輸入（-），在電壓跟隨器配置中，它被短接到輸出引腳，這樣輸入電壓的變化將直接影響到運算放大器的輸出端。
5腳（Pin 3）：非反相輸入（+），在電壓跟隨器配置中，這是輸入信號的接入點。
電壓跟隨器的工作原理：
當輸入信號（5腳）增加時，由于6腳（反相輸入）與7腳（輸出）短接，運算放大器會嘗試使6腳的電壓與5腳的電壓相同，因此輸出電壓也會相應增加。
由于運算放大器的增益非常高，輸出電壓幾乎等于輸入電壓，即增益接近1。
電壓跟隨器可以提供良好的信號傳輸，幾乎不改變信號的幅度，但可以改變信號的源阻抗和負載阻抗，從而實現阻抗匹配或信號隔離。
