采用555時基電路的簡易溫度控制器電路圖

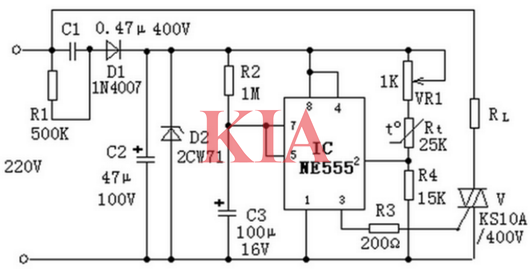

電路是采用555時基集成電路和很少的外圍元件組成的一個溫度自動控制器。因?yàn)殡娐分懈鼽c(diǎn)電壓都來自同一直流電源，所以不需要性能很好的穩壓電源，用電容降壓法便能可靠地工作。
當溫度較低時，負溫度系數的熱敏電阻Rt阻值較大，555時基集成電路（IC）的2腳電位低于Ec電壓的1/3（約4V），IC的3腳輸出高電平，觸發雙向晶閘管V導通，接通電加熱器RL進行加熱，從而開始計時循環。當置于測溫點的熱敏電阻Rt溫度高于設定值而計時循環還未完成時，加熱器RL在定時周期結束后就被切斷。當熱敏電阻Rt溫度降低至設定值以下時，會再次觸發雙向晶閘管V導通，接通電加熱器RL進行加熱。這樣就可達到溫度自動控制的目的。
簡單溫度控制器電路圖

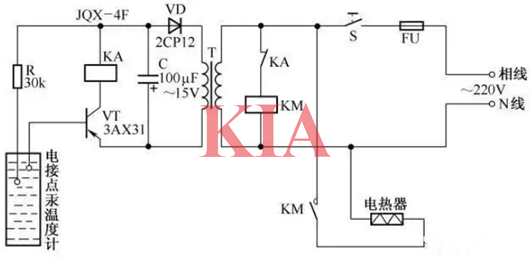

加熱器由交流接觸器的主觸點控制，交流接觸器的主觸點又由交流接觸器的線圈控制，而交流接觸器的線圈又由中間繼電器的常閉觸點控制，中間繼電器的常閉觸點，又由中間繼電器的線圈控制，中間繼電器的線圈，串聯在三極管Vt的集電極，當三極管導通時，中間繼電器線圈得電， 而三極管的導通是由電接點汞溫度計控制的，當溫度計所測量的溫度達到設定值時，三極管的基極回路被接通，中間繼電器的線圈得電，中間繼電器的常閉觸點KA斷開，交流接觸器的線圈失電，交流接觸器的主觸點斷開，電熱器斷電停止加熱，當溫度計沒有達到設定值時，三極管的基極斷開，三極管截止，中間繼電器的線圈失電，中間繼電器的常閉觸點復位，交流接觸器的線圈得電，主觸點閉合，電熱器通電加熱。電路當中的T是降壓變壓器，把220伏的交流電變成15v的交流電，VD，是整流二極管，C，濾波電容，通過降壓，整流，濾波所產生的直流電為三極管提供工作點電壓。
雙功能三相電阻加熱爐控溫電路

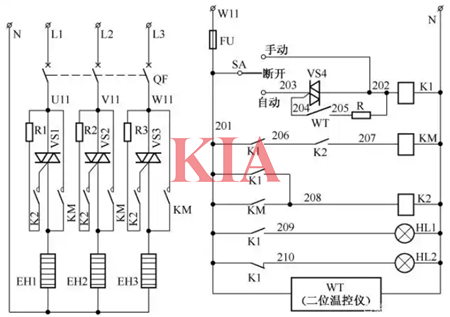

電路由控制電路和主電路組成。主電路由三相斷路器QF，交流接觸器的主觸點KM，三個雙向晶閘管（VS1，vs2，vS3）及觸發電路，加熱器（EH1一EH3）等組成。
控制電路主要包括選擇開關SA，雙向晶閘管vS4及觸發電路，中間繼電器K1,觸發繼電器K2，交流接觸器的線圈KM，溫控器WT，熔斷器FU。
