雙向dcdc變換器原理

雙向DC-DC變換器通常由高頻變壓器、IGBT/MOSFET等開關器件及儲能元件（如電感、電容）組成。雙向DC-DC變換電路通過電力電子器件實現直流電的雙向傳輸與轉換，通過控制開關管的通斷時間實現能量流動方向的切換。

非隔離型雙向DC/DC變換器是其中的一種重要類型，主要拓?fù)浣Y(jié)構包括：雙向Buck-Boost變換器、雙向Buck/Boost變換器、雙向Cuk變換器和雙向Sepic-Zeta變換器。

雙向dcdc變換器,電路

非隔離雙向Buck-Boost變換器因其基礎性和實用性而受到廣泛青睞，其電路結構簡單明了，由開關管、二極管、電感和電容等元件巧妙組合而成。

雙向dcdc變換器,電路

雙向Buck-Boost變換器，基于傳統的Buck變換器，通過在晶體管Q1上反并聯二極管D1，同時在二極管D2上反并聯晶體管Q2，從而形成了雙向DC-DC變換器。這種變換器具有兩種工作模式：降壓模式和升壓模式。在降壓模式下，能量從V1流向V2，此時Q1工作而Q2不工作，V1作為電源端；而在升壓模式下，能量則從V2流向V1，Q2工作而Q1不工作，V2則作為電源端。當兩側都有電源時，能量的流動方向?qū)⑷Q于兩電源的電壓大小和占空比，且要求兩端的電壓極性相同，即V1必須大于V2。

此外，還存在一種雙向Buck/Boost變換器，它與單向Buck/Boost變換器的區別在于開關管與二極管的反并聯連接。在這種變換器中，Q1和Q2以互補方式導通，但應注意設定死區時間以避免同時導通。值得注意的是，雙向Buck/Boost變換器的V1和V2電壓具有反極性，且電壓大小并無限制。

雙向dcdc變換電路圖

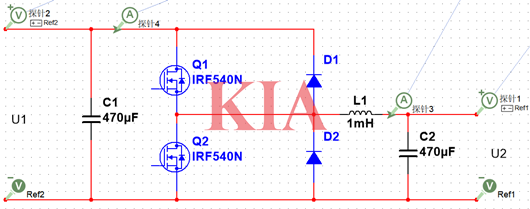

雙向DC-DC電路是在保持輸入、輸出電壓極性不變的情況下，根據實際所需的改變電流的方向，實現雙象限運行的雙向直流變換器。通過改變MOS管的開斷，可以改變輸出電流的方向，合理運用輸入輸出端口，既可以實現降壓功能，也可以實現升壓功能。它由兩個MOS管和兩個二極管組成。

雙向dcdc變換器,電路
