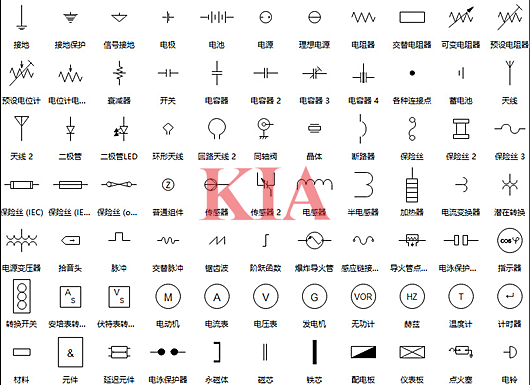

電路開關符號是在電路圖中用來表示不同類型電氣開關的圖形符號。在電氣工程設計和電路布線中，正確理解和使用電氣開關符號對于保證電路的可靠性和安全性至關重要。
電路圖中開關符號的標準表示方法包括單刀單擲（SPST）、單刀雙擲（SPDT）等基本類型，其圖形符號通常由直線和折線組成，國際標準（IEC)與部分國家符號存在差異。
開關符號的標準畫法
1.單刀單擲開關（SPST）：用一條直線表示固定觸點，斜線（約45°）表示可動觸點，斷開狀態時斜線與直線分離，閉合時斜線與直線相連。
2.單刀雙擲開關（SPDT）：固定觸點延伸為兩條平行線，可動觸點以直線連接其中一條，切換時直線轉向另一條平行線。
3.帶圓圈符號的開關：若開關有穩定斷開狀態（如按鈕開關），需在可動觸點端加小圓圈，表示非自鎖特性。

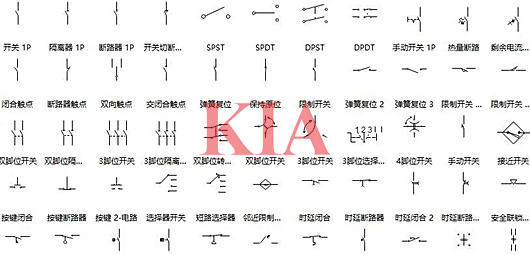

常見開關類型符號
雙刀雙擲開關（DPDT）：兩組SPDT符號并列繪制，中間用虛線表示機械聯動。
按鈕開關：符號類似SPST，但可動觸點端帶圓圈，表示瞬時接觸。
撥動開關：在SPST基礎上，可動觸點畫為短粗線以區別手動操作。
