pmos和nmos組成構成什么電路-KIA MOS管
信息來源：本站 日期：2025-08-11
PMOS和NMOS是金屬-氧化物-半導體場效應晶體管（MOSFET)的兩種類型。PMOS和NMOS是MOSFET的兩種互補型式，也稱為CMOS技術，其中C代表互補(Complementary)。
在CMOS技術中，PMOS和NMOS通常會配對使用，互補形式的晶體管兩者可以互相補充，以實現更高效的電路設計和功耗控制。

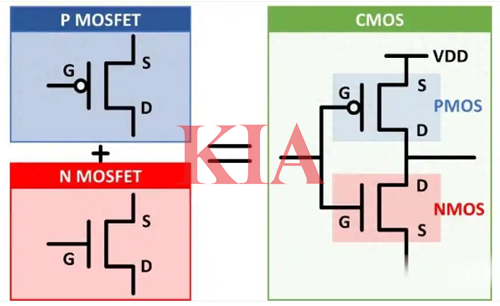

CMOS電路是由PMOS和NMOS管組成的互補結構。例如，在基本反相器中，PMOS作為上拉管，NMOS作為下拉管，兩者交替導通實現邏輯功能。
電路結構與工作原理
互補對稱架構：
CMOS電路由PMOS（P溝道）管和NMOS（N溝道）管通過互補對稱方式連接，形成推挽式工作模式。在基本反相器中，PMOS作為上拉管，NMOS作為下拉管，兩者交替導通實現邏輯功能。
這種結構確保靜態功耗極低（典型值0.1μW），因為兩管不會同時導通，避免了電流直通路徑。
電平轉換機制：
NMOS負責傳輸邏輯低電平（VSS），當柵極電壓高于閾值時導通；
PMOS負責傳輸邏輯高電平（VDD），當柵極電壓低于閾值時導通。
反相器電路是一種輸入為 0 時輸出為 1，輸入為 1 時輸出為 0 的電路。

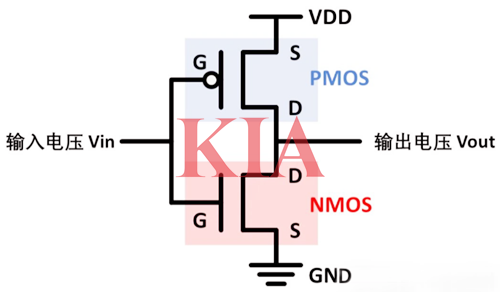

電路的基本結構如下：
a. NMOS 和 PMOS 的柵極共接，作為輸入（Vin）使用。
b. NMOS 和 PMOS 的漏極共接，作為輸出（Vout）使用。
c. NMOS 的源極接地。
d. PMOS 的源極與接電源（VDD）。
雖然是 NMOS 和 PMOS 組合而成的簡單結構，但它作為反相器電路在電路設計中發揮重要作用，即輸入 Vin = 1 時，輸出 Vout = 0；輸入 Vin = 0 時，輸出 Vout = 1。
