SS54是一種貼片肖特基二極管，具有高效、快速的開關性能和低正向壓降，低壓降為0.55V，正向電流為5A。該二極管具有120A的高效率和高浪涌電流能力。
主要參數：
最大整流平均輸出電流（IF）： 5.0A，這意味著在正常工作條件下，該二極管可以持續通過的最大正向電流為5.0安培。
最大反向重復峰值電壓（VRRM）： 40V，這是二極管能夠承受的最大反向電壓，超過此電壓可能會導致二極管損壞。
最大正向不重復浪涌電流（IFSM）： 120A，這是在特定條件下允許通過的最大正向瞬間電流。
最大正向壓降（VF）： 0.55V，這是二極管在通過額定正向電流時，兩端產生的電壓降。
封裝和尺寸：SS54二極管通常采用SMA、SMB等封裝形式，尺寸為4.50 x 2.80mm，高度為2.42mm，適用于表面貼裝應用。
ss54貼片二極管簡介
SS54二極管具有120A的高效率和高浪涌電流能力。它通常用于低壓，高頻逆變器，續流和極性保護應用中。

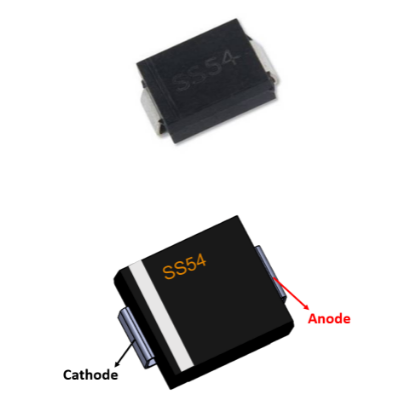

可以通過使用陰極端的色帶來識別此二極管的陰極端子。與普通二極管相比，肖特基二極管還具有相對較快的開關速度，因此可用于高頻開關電路。它還具有低的正向壓降電壓，SS54二極管兩端的電壓降為0.55V。SS54二極管在金屬-半導體結兩端具有一個保護環結構，用于應力保護。
二極管的應用：
可用于防止極性反接的問題
高頻逆變器
用作保護裝置
電流流量調節器
極性保護應用

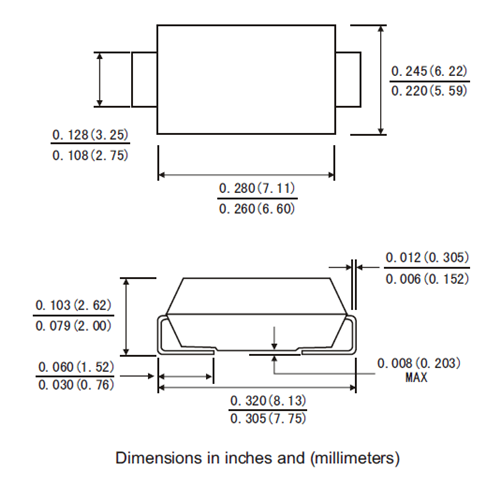

該二極管采用DO-214 AB封裝。包裝的尺寸如下所示：
