PWM DC/DC變換器中吸收電路的主要作用如下：
將開關管的電壓、電流和功耗限制在安全工作區域（SOA）以內。
保證開關管在開、關過程中du/dt、di/dt足夠小，限制開關管上的電壓或電流峰值，從而保證開關管正確可靠地運行；并降低EMI的水平。
限制開關功耗，并將它轉移，使開關管器件的結溫不超過規定值。
使PWM DC/DC變換器中的二極管開關過程減慢，其正向恢復電壓或反向恢復電流不影響功率開關管的安全運行。
傳統RC吸收電路一直是為防止雙極型功率晶體管二次擊穿所采用的方法。在控制快恢復整流管的dv/dt以減少EMI輻射方面也很有用。
它的設計很重要，因?yàn)樵O(shè)計得不合適，會使吸收電路有很大損耗。然而吸收電路的設計主要還是靠經驗而不是理論計算，這是由于需要吸收電路去改善的波形主要是由電路中存在的寄生元件引起的。
吸收電路應該在電路實際搭建好以后才設計，即從已確定的印制電路板、變壓器、功率開關以及整流器的參數來構建吸收電路雛形，這樣寄生參數就很接近實際情況。

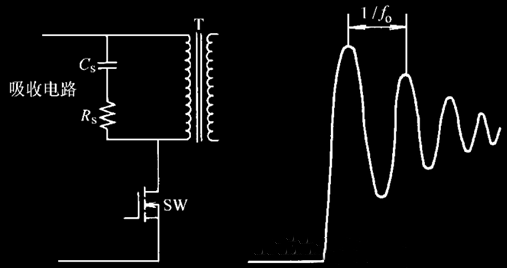

RC吸收電路如下圖所示：
RC吸收電路的經驗設計步驟如下：
1、測量未接吸收電路時振蕩信號周期1/fo。
2、將高頻電容（陶瓷或薄膜）跨接在變壓器一次繞組、整流管或要吸收的器件上。確定電容的值使振蕩周期是原來周期的三倍（Co）。
3、與電容串聯的電阻值大約是 R = 1 / (2*π*fo*Co)
有很多R和C的組合可以產生滿意的波形，但上述R和C的值應該產生最少損耗和最有效的值。如果要改變這些值，越大的電阻和越小的電容產生越小的損耗。

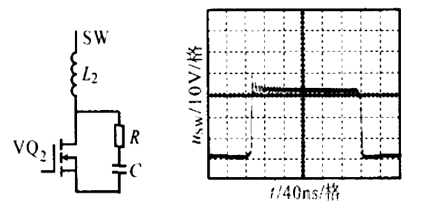

下圖是最常用的RC緩沖電路及僅采用該電路時的SW點波形。該電路可以減小乃至消除寄生電感L2和VQ2體二極管反向恢復等效電容之間的諧振。緩沖電容C的值必須大于反向恢復等效電容的值，但又不能選擇太大，否則會使R上損耗增加。

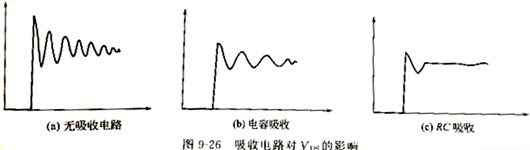

無吸收電路、電容吸收、RC吸收對應波形的比較：
