熱阻值是功率器件中主要的參數之一，反映了功率器件的驅動能力。熱阻值的大小與功率器件本身和所在 PCB 板散熱面積有關。因此，本文描述了功率器件的熱阻值的測量方法。
實驗平臺
1、某功率器件
2、電源、示波器、電子負載等
實驗原理
熱阻值的單位為℃/W，因此，只需要測量功率器件單位功率下的溫升即可實現熱阻值的測定。而功率的測量，可以通過對功率器件施加特定的負載，并通過 P=UI 即可完成；
溫升的測定則需要根據功率器件（功率 MOS 管）的體二極管來實現，根據經驗公式，功率器件的溫升與體二極管的電壓滿足：℃=2mV，即體二極管“單位情況”下升高 2mV，功率器件溫升 1℃，因此，需要測量體二極管“單位情況”下的電壓。
實驗步驟

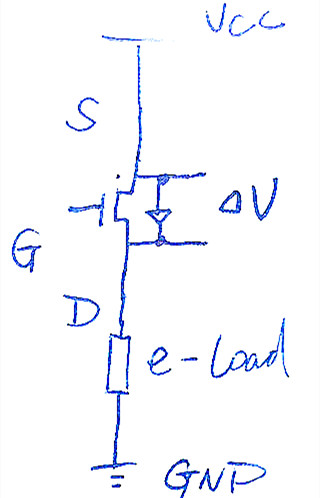

1、如圖所示連接電路

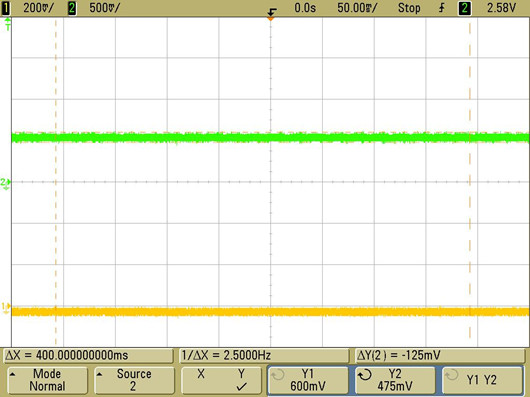

2、設定電子負載為 0.02A，打開電源，測得如下波形
根據上圖，Drain 和 Source 間，也就是體二極管兩端的電壓 V0 = 537.5mV。

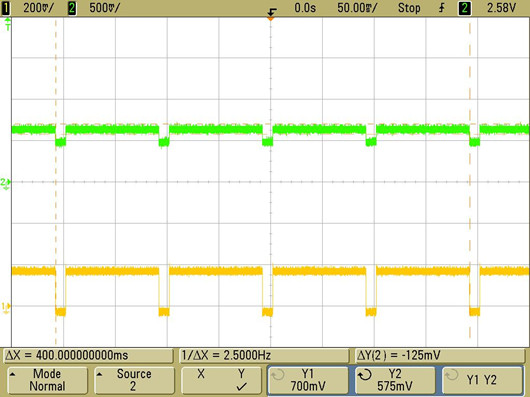

3、設定電子負載為 2A/0.02A，90%占空比，測得如下波形

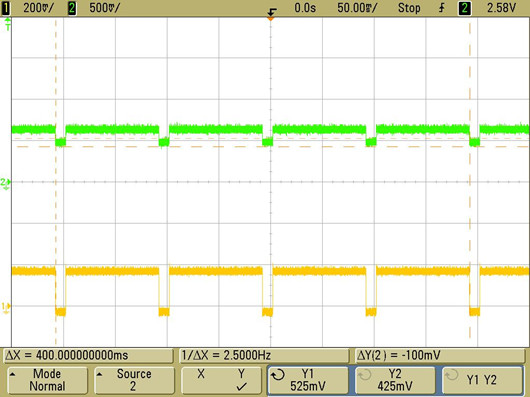

根據上圖，2A 對應的體二極管兩端電壓 V1 = 637.5mV,0.02A 對應的體二極管兩端電壓 V2 = 475mV。
則△V = |V2-V0| = 62.5mV，對應的功率器件溫升為：
T = 31.25℃。
功率器件所驅動的負載功率：
P = Vcc*I*90% = 0.6375*2*0.9 = 1.1475W
因此，該功率器件的熱阻值為：
Tj = T/P = 27.2℃/W
根據上述步驟完成了功率器件熱阻值的測量。
