巧妙區分PMOS管和NMOS管的記憶方法-KIA MOS管
信息來源：本站 日期：2022-02-21

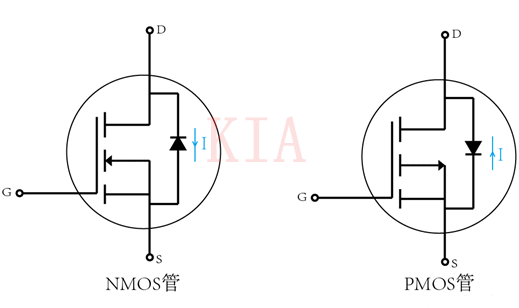

PMOS管和NMOS管的電學符號如下：
箭頭指向G極的是N溝道
箭頭背向G極的是P溝道
MOS管的管腳有三個：源極S（source）、柵極G（Gate）和漏極（Drain），但是實際工程應用中，經常無法區分PMOS管和NMOS管、各管腳的位置以及它們各自導通的條件。對此，本文分享一個方法，可以讓大家迅速記住這些東西而且記憶深刻。
源極：它就是來源，是源頭，因此電流應該是從源頭到別的地方，到哪呢？是漏極，肯定不是柵極，因為柵極是控制極，是發號施令的一個極，因此表演的應該是源極與漏極才對。
這樣一來，柵極就是導演，源極和漏極就是演員，只不過源極是主演，漏極是副角。這三個角色就在MOS這個舞臺上發揮各自的職責。
MOS管有兩種：一個是PMOS管，一個是NMOS管；PMOS管就是positive管，是積極的管，而NMOS管是negative管，是消極的管。積極的管就是順應潮流，順勢而為；消極的管就是違背趨勢，逆流而上。
很顯然，電流從源極（輸入端）到漏極（輸出端），那就是順勢而為，因為源極就是源頭，因此這種管就是PMOS；而電流要是從漏極（輸入端）到源極（輸出端），那就是逆流而上，是NMOS管。
記憶技巧：
1.交叉的線最多的是源極；
2.柵極也就是門（gate），既然是門，就具有控制的職能。
3.無論是PMOS管還是NMOS管，二極管的方向正好與輸入輸出的方向是相反的
4.無論是PMOS管還是NMOS管，柵源極箭頭的方向正好與二極管的方向相同
5.無論是PMOS管還是NMOS管，我們只需要比較G極電壓與S極電壓大小關系就可以判斷MOS管能不能導通。
6.對于PMOS管來說，電流是從源極（輸入端）到漏極（輸出端），從上到下，各節點電平應該是依次變小的，因此柵極G的電壓必須小于源極電壓；換句話說，當UGS<0時，PMOS管才導通。
7.對于NMOS管來說，電流是從漏極（輸入端）到源極（輸出端），從下到上，各節點電平應該是依次變小的，因此柵極G的電壓必須大于源極電壓；換句話說，當UGS>0時，NMOS管才導通。

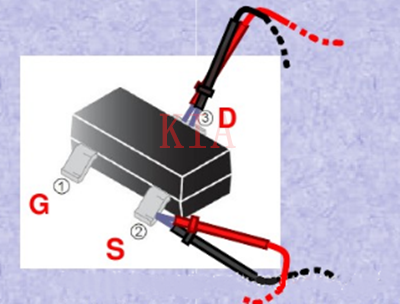

無論是PMOS管還是NMOS管，它們的實物管腳名稱都是完全一樣的：

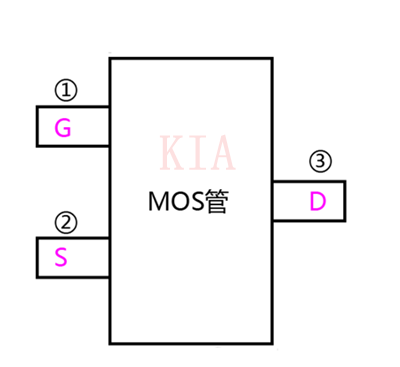

MOS管的三極名稱

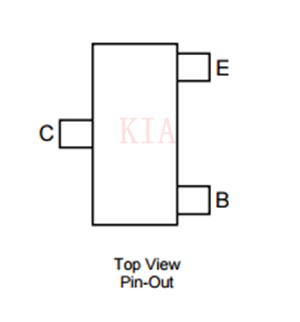

晶體管的三極名稱
MOS管的實物管腳位置好像與電學符號的位置并不是一一對應的，原本最不起眼的演員漏極D，居然還占據了電學符號中導演的位置，而導演G卻占據了最優秀演員S的位置，S則只能屈居于D的位置。這樣的記憶方法很實用吧！
