如何檢測場效應管 如何識別結型場效應管的管腳
信息來源：本站 日期：2017-07-17
怎樣檢測場效應管
場效應管能夠用萬用表電阻撓停止引腳辨認和檢測。
(1)引腳辨認與檢測

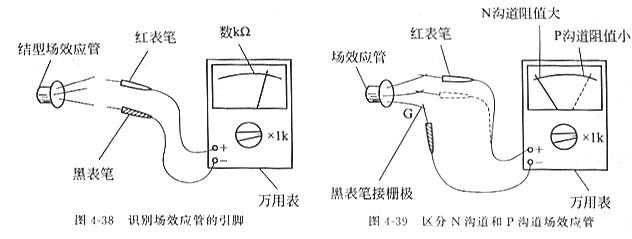

結型場效應管的引腳辨認辦法如圖4-38昕示，將萬用表置丁。RX 1k”擋，用兩表筆分別丈量每兩個引腳間的正、反向電阻。當某兩個引腳間的正、反向電阻相等，均為數千歐時，則這兩個引腳為漏極D和源極S（可互換）．余下的一個引腳即為柵極G。
(2)辨別N溝道場效應管和P溝道場效應管
如圖4-39所示，將萬用表置于“RX1k”擋，黑表筆接柵極G．紅表筆分別接另外兩引腳，假如測得兩個電阻值均很大，則為N溝道場效應管。假如測得兩個電阻值均很小，則為P溝道場效應管。假如丈量結果不契合以上兩步，則闡明該場效應管已壞或性能不良。
(3)估測結型場效應管放大能力

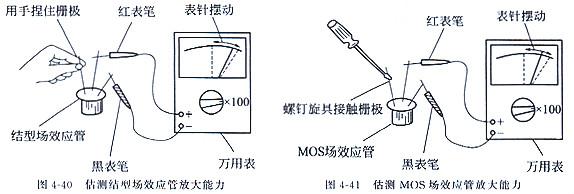

將萬用表置于“RX100”擋，兩表筆分別接漏極D和源極s，然后用F捏住柵極G（注入人體感應電壓），表針應向左或向右擺動，如圖4-40所示。表針擺動幅度越大闡明場效應管的放大才能越大。假如表針不動，闡明該管已壞。
(4)估測絕緣柵場效應管放大力能
估測絕緣柵場效應管(MOS管)放大才能時，由于其輸入阻抗很高，為避免人體感應電壓惹起柵極擊穿，不要用手直接接觸柵極G，而應手拿螺釘旋具的絕緣柄，用螺釘旋具的金屬桿去接觸柵極G，如圖4-41所示。判別辦法與丈量結型場效應管相同。
