發光二極管的限流電阻如何正確選擇？-KIA MOS管
信息來源：本站 日期：2021-10-26
二極管正確點亮需要滿足兩個條件。第一，工作電流達到正常點亮的額定電流。第二，發光二極管的工作電流不能導致二極管燒壞。
我們在計算與放光二極管串聯的限流電阻時應該首先了解發光二極管的正向壓降和正常發光的額定電流，在普通二極管中正向壓降通常在0.6V或者0.7V但是對于發光二極管來說他的正向導通壓降是隨著其顏色等條件而改變的具體的值將大于普通二極管。
對于普通的普通得發光二極管正向壓降為：紅色1.6V，黃為1.4V左右，藍白為2.5V。工作電流在5－10mA左右。

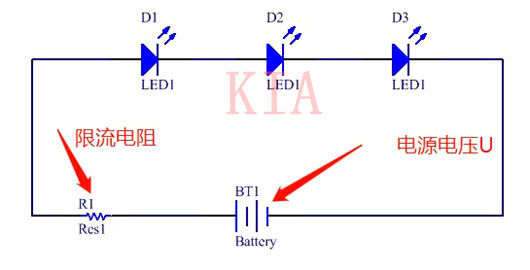

圖 2 led燈串聯
限流電阻的計算方法：
在led燈串聯的情況下，如圖2所示：限流電阻的計算公式為：R(Ω)=（U-n*(led燈的正偏壓降)）/10mA

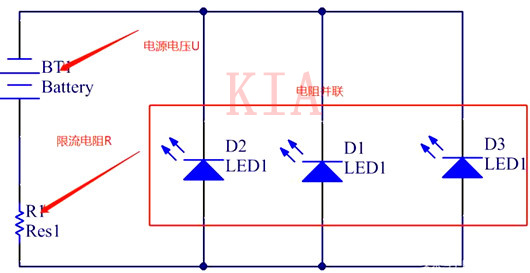

圖3 led燈并聯
在led燈并聯的情況下，如圖3所示：限流電阻的計算公式為：R(Ω)=（U-led燈的正偏壓降）/(10mA*n)
根據以上兩個公式大家就可以非常的方便的選擇發光二極管的正確的限流電阻了，其中兩個公式中的n都是代表LED燈的個數。
