電壓跟隨器-電壓跟隨器是如何實現跟隨電壓的?-KIA MOS管
信息來源：本站 日期：2021-06-22
電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器。基極電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。
這一電路的主要特點是：高輸入電阻、低輸出電阻、電壓增益近似為1，所以叫做電壓跟隨器。
1、緩沖、隔離
在一定程度上可以避免由于輸出阻抗較高，而下一級輸入阻抗較小時產生的信號損耗，起到承上啟下的作用。
因?yàn)椋妷悍糯笃鞯妮斎胱杩挂话惚容^高，通常在幾千歐到幾十千歐，如果后級的輸入阻抗比較小，那么信號就會有相當?shù)牟糠謸p耗在前級的輸出電阻中。
在這個時候，就需要電壓跟隨器進行緩沖。起到承上啟下的作用。電壓跟隨器還可以提高輸入阻抗，可以大幅度減小輸入電容的大小，為應用高品質的電容提供保證。
運放，是運算放大器的簡稱。運算放大器是用模擬電子器件(如晶體管，場效應管，二極管等)構成的模擬集成電路，它的特點是有很高的放大倍數和抗干擾能力，因此可以被設計成各種用途的派生電路，如電壓比較器、窗口電路、波形發生電路等等，其中也有電壓跟隨器。

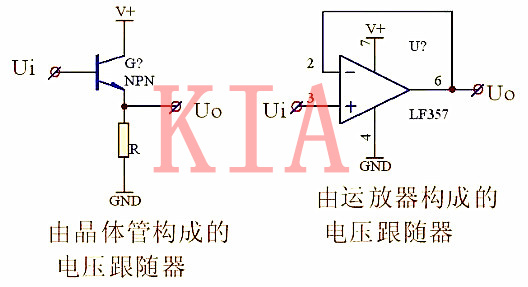

典型線路如圖所示：
在電路中，電壓跟隨器一般做緩沖級(buffer)及隔離級。因?yàn)椋妷悍糯笃鞯妮敵鲎杩挂话惚容^高，通常在幾千歐到幾十千歐，如果后級的輸入阻抗比較小，那么信號就會有相當?shù)牟糠謸p耗在前級的輸出電阻中。
在這個時候，就需要電壓跟隨器進行緩沖。起到承上啟下的作用。電壓跟隨器還可以提高輸入阻抗，可以大幅度減小輸入電容的大小，為應用高品質的電容提供保證。
電壓跟隨器的另外一個作用就是隔離，在HI-FI電路中，關于負反饋的爭議已經很久了，其實，如果真的沒有負反饋的作用，絕大多數的放大電路是不能很好地工作的。
但是引入了大環路負反饋電路，揚聲器的反電動勢就會通過反饋電路與輸入信號疊加，造成音質模糊、清晰度下降。
所以，有一部分功放的末級采用了無大環路負反饋的電路，試圖通過斷開負反饋回路來消除大環路負反饋的帶來的弊端。但是，由于放大器的末級的工作電流變化很大，其失真度很難保證。
2、阻抗匹配、提高帶載能力
共集電路的輸入高阻抗，輸出低阻抗的特性，使得它在電路中可以起到阻抗匹配(阻抗從字面上看就與電阻不一樣，其中只有一個阻字是相同的，而另一個抗字呢?
簡單地說，阻抗就是電阻加電抗，所以才叫阻抗;阻抗就是電阻、電容抗及電感抗在向量上的和。
在直流電的世界中，物體對電流阻礙的作用叫做電阻，世界上所有的物質都有電阻，只是電阻值的大小差異而已。
電阻小的物質稱作良導體，電阻很大的物質稱作非導體，而最近在高科技領域中稱的超導體，則是一種電阻值幾近于零的東西。
但是在交流電的領域中則除了電阻會阻礙電流以外，電容及電感也會阻礙電流的流動，這種作用就稱之為電抗，意即抵抗電流的作用。
電容及電感的電抗分別稱作電容抗及電感抗，簡稱容抗及感抗。它們的計量單位與電阻一樣是歐姆，而其值的大小則和交流電的頻率有關系，頻率愈高則容抗愈小感抗愈大，頻率愈低則容抗愈大而感抗愈小。
此外電容抗和電感抗還有相位角度的問題，具有向量上的關系式，因此才會說：阻抗是電阻與電抗在向量上的和)的作用，能夠使得后一級的放大電路更好的工作。
舉一個應用的典型例子：電吉他的信號輸出屬于高阻，接入錄音設備或者音箱時，在音色處理電路之前加入這個電壓跟隨器，會使得阻抗匹配，音色更加完美。

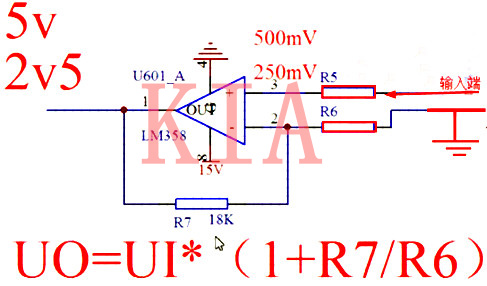

下圖是一個比較典型的運放電路，我們分析一下這個電路。
由于虛短，運放器輸入的正負端之間的電壓相等(2,3之間相當于短路)，由于虛斷，運放器輸入的正負端沒有電流進入(相當于斷路)。
所以2端的電流相當于輸入電壓Ui，而通過R6的電流等于通過R7的電流，所以可以得到如下公式：
I(通過R6和R7)=(Uo-Ui)/R7 = Ui/R6
解方程得Uo=Ui*(1+R7/R6),也就是Uo對Ui有一個(1+R7/R6)的比例運算。
至于R5的值得選取，一般取R6和R7并聯得到的值。(原因涉及到運算放大器的內部結構)
跟隨器的實現
由上面的公式Uo=Ui*(1+R7/R6)，我們可以思考一下，當R7為0，R6為無窮大的時候，會產生什么事情呢?

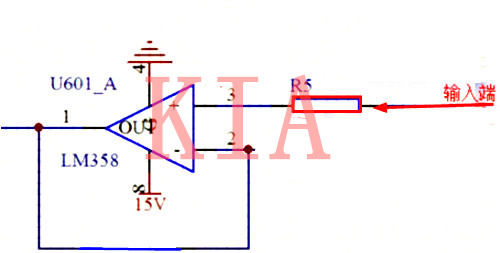

效果如下圖：R7為零，相當于短路，R6為無窮大相當于短路。
由公式Uo=Ui*(1+R7/R6)=Ui*(1+0)=Ui。
由此可知，輸入與輸出電壓相等，實現了跟隨器的電路。
電壓跟隨器的計算分析
電壓跟隨器是增益等于一的電路，其輸出電壓跟隨輸入電壓
在同相直流放大器中，當R1=∞時，可得如圖所示的電壓跟隨器;當R1=∞，且Rf=R2=0時，可得圖所示的電壓跟隨器。根據同相直流放大器Auf的計算式可得： Auf≈1
