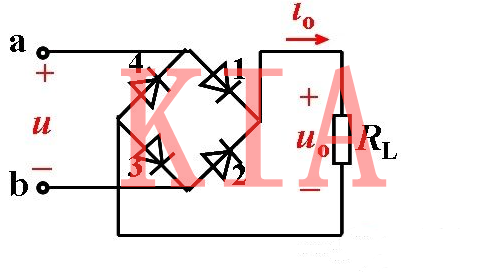

三相橋式全控整流電路工作原理

1.三相橋式全控整流電路在任何時刻都必須有兩個晶閘管導通，而且這兩個晶閘管一個是共陰極組，另一個是共陽極組的，只有它們能同時導通，才能形成導電回路。

2. 三相橋式全控整流電路就是兩組三相半波整流電路的串聯，所以與三相半波整流電路一樣，對于共陰極組觸發脈沖的要求是保證晶閘管KPl、KP3和KP5依次導通，因此它們的觸發脈沖之間的相位差應為120。

對于共陽極組觸發脈沖的要求是保證晶閘管KP2、KP4和KP6依次導通，因此它們的觸發脈沖之間的相位差也是120。

3.由于共陰極的晶閘管是在正半周觸發，共陽極組是在負半周觸發，因此接在同一相的兩個晶閘管的觸發脈沖的相位應該相差180。

4. 三相橋式全控整流電路每隔60？有一個晶閘管要換流，由上一號晶閘管換流到下一號晶閘管觸發，觸發脈沖的順序是：1、2、3、4、5、6、1，依次下去。相鄰兩脈沖的相位差是60。

5.由于電流斷續后，能夠使晶閘管再次導通，必須對兩組中應導通的一對晶閘管同時有觸發脈沖。為了達到這個目的，可以采取兩種辦法；一種是使每個脈沖的寬度大于60（必須小于120），一般取80～100，稱為寬脈沖觸發。

另一種是在觸發某一號晶閘管時，同時給前一號晶閘管補發一個脈沖，使共陰極組和共陽極組的兩個應導通的晶閘管上都有觸發脈沖，相當于兩個窄脈沖等效地代替大于60的寬脈沖。這種方法稱雙脈沖觸發。

6.整流輸出的電壓，也就是負載上的電壓。整流輸出的電壓應該是兩相電壓相減后的波形，實際上都屬于線電壓，波頭uab、uac、ubc、uba、uca、ucb均為線電壓的一部分，是上述線電壓的包絡線。

相電壓的交點與線電壓的交點在同一角度位置上，故線電壓的交點同樣是自然換相點，同時亦可看出，三相橋式全控的整流電壓在一個周期內脈動六次，脈動頻率為6 &TImes; 50=300赫，比三相半波時大一倍。

7．晶閘管所承受的電壓。三相橋式整流電路在任何瞬間僅有二臂的元件導通，其余四臂的元件均承受變化著的反向電壓。

例如在第（1）段時期，KP1和KP6導通，此時KP3和KP4，承受反向線電壓uba=ub-ua。KP2承受反向線電壓ubc=ub-uc。KP5承受反向線電壓uca=uc-ua。

晶閘管所受的反向最大電壓即為線電壓的峰值。當α從零增大的過程中，同樣可分析出晶閘管承受的最大正向電壓也是線電壓的峰值。

開關電源為何要使用整流電路？

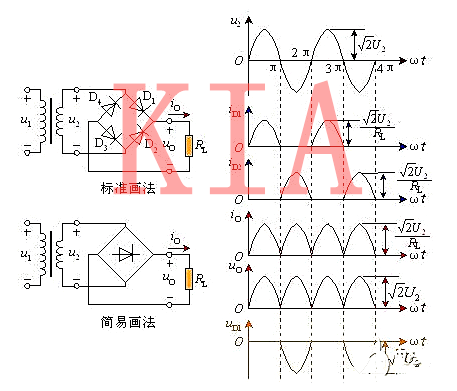

整流電路是組成開關電源的主要部分，整流電路有單相半波、單相全波、單相橋、倍壓整流和多相整流等形式，這些整流電路都可以用于開關電源電路中，只是開關電源整流電路的工作頻率要遠遠高于普通線性穩壓電源的整流電路。
