場效應功放｜場效應功放電路圖
場效應管具有輸入阻抗高、頻率特性好、安穩性好(無二次擊穿景象)
、低噪聲、低失真等特色，已被廣泛地應用在音響電路中，用VMOS功率場效應管制成的功放，音色美麗，音色比雙極型晶體管功放暖，與電子管功放類似，失真小且制造簡單，因而很受音響愛好者的喜歡。能具有克己的高品質功放更是許多發燒友的愿望，因?yàn)樽詡€(gè)著手制造功放 既能夠?qū)W習技能，又能夠依據自個的喜愛制出合適自個品位的功放，實為一種樂趣和享用。下面介紹一款簡練易制的場效應管功放。

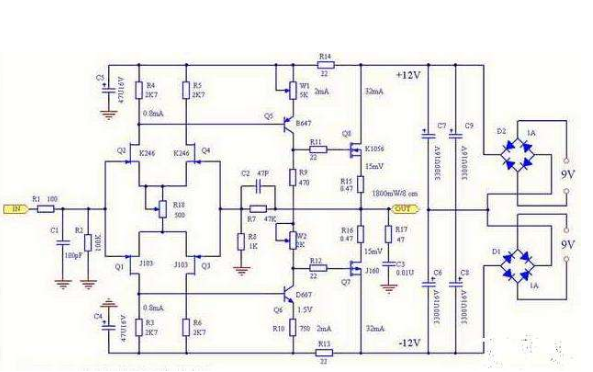

克己的場效應功放電路圖
場效應管具有輸入阻抗高、頻率特性好、安穩性好(無二次擊穿景象)
、低噪聲、低失真等特色，已被廣泛地應用在音響電路中，用VMOS功率場效應管制成的功放，音色美麗，音色比雙極型晶體管功放暖，與電子管功放類似，失真小且制造簡單，因而很受音響愛好者的喜歡。能具有克己的高品質功放更是許多發燒友的愿望，因?yàn)樽詡€(gè)著手制造功放 既能夠?qū)W習技能，又能夠依據自個的喜愛制出合適自個品位的功放，實為一種樂趣和享用。下面介紹一款簡練易制的場效應管功放。 如圖所示(圖中只畫出一個聲道)。為減小失真，輸入級選用差動放大電路。V1用對管2SC1583，安穩性和對稱性好；V2接成恒流源，為本級供給安穩的靜態作業 電流，選用恒流源作差動放大器的射極電阻，可進步差動放大器的共模按捺比和動態規模，然后進一步改善失真。c1為輸入耦合電容，R1、c2構成低通濾波器，阻撓前級的超音頻攪擾信號竄入功放；R2決議了功放的輸入阻抗。合方式，是從本錢上思考的。若全用場效應管，效果非常好。 各管的射(陰)極都加有本級電流負反饋電阻，起安穩靜態作業點的效果。有利于改善失真。整機負反饋則由R18、R19、C6、C7構成，總增益約為26．8dB。C7是隔直電容，使前后級構成直流全負反饋，保證輸出中點靜態零電位。 c3、c6是為了按捺高頻自激振蕩而設置。放大器的電壓增益大部分由V3取得，而c3可發生高頻負反饋，下降放大器的高頻增益，損壞高頻自激的起伏條件。但c3又使高頻相位 愈加滯后，所以在反饋回路中參加C6，進行相位超前補償，損壞高頻自激的相位條件。 C5、R17構成相移校正電路，使負載近于純電阻。避免高頻自激。因?yàn)閾P(yáng)聲器阻抗中的電感重量在高頻時明顯增加，使放大器的負載呈電理性，導致輸電流滯后于輸m電 壓。若放大器的高頻增益較高，還簡單發生高頻自激振蕩。
R13、R14串接在柵極是避免VMOS管發生高頻自激。因?yàn)闁艠O的高阻抗，加上接線及分布電容、電感和柵極分布電容的影響，VMOS管在作業中可會呈現高頻自激振蕩。解決V3為第二級電壓放大管，V5接成恒流源，為本級供給穩的靜態作業電流和高的負載阻抗，因?yàn)閂5的存在，v3的壓增益大為進步，這么，就不用用自舉電路。 V4、VR和R9接在V3、V5集電極之間構成Vbe擴展電，調理VR可改變末級大功率管的靜態作業電流。V4還起度補償效果，當功率管的溫度增加時，V4的發射結壓降小，所以V4的集電極一發射極電壓也下降，然后下降了功管的靜態電流，效果與二極管類似，但比二極管更靈，安裝時應與功率管一起裝在散熱器上，電氣上要絕。 V6一V9等構成輸出級，選用雙極型晶體管與場效應管混的辦法是參加阻尼電阻，即在柵極串接一只電阻(通常不超越1kQ)。
