MOS管與三極管-圖騰柱驅動電路

使用分立器件搭建MOS驅動的話，一般會使用互補的三極管搭建圖騰柱電路，但是為什么會是圖騰柱的結構不是半橋的結構呢？又為什么是要用三極管呢？用MOS管不可以嗎？

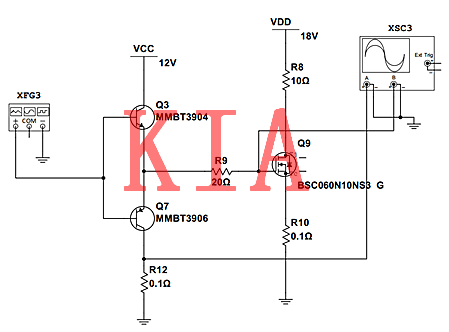

首先，下圖是經典的圖騰柱結構，這個電路是可以正常驅動MOS的。

MOS管，圖騰柱，電路

但是，這個電路存在一些不足之處，比如輸出的電壓總是不能到電源軌，會差一個VBE的結壓降，大約是0.7V左右，雖然存在這個問題，但是拿來驅動MOS是沒問題的，因?yàn)镸OS管也是有一個開啟電壓的，但是用著總是不太舒服。

同時注意這里的三極管一般選取大電流、高放大倍數的，最好是開關三極管。

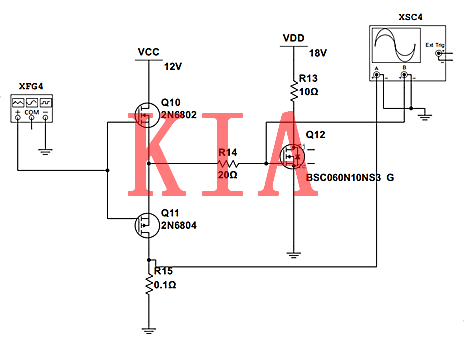

由于輸出受限，下面是使用MOS搭建的類似電路

MOS管，圖騰柱，電路

首先要明確的是，上面電路基本不能正常工作。因?yàn)檫@樣也基本是電壓跟隨的形式，但是輸出會與輸入有一個MOS開啟電壓的差距，顯然比三極管大多了。由此導致后級的功率MOS管更不能正常工作了。

然后又搭建了下面兩種半橋結構的電路

MOS管，圖騰柱，電路

上面兩種電路都勉強可以工作，但是會存在驅動管上下直通的問題，導致驅動管有直通電流會引起較大的損耗，解決的辦法最好是加入死區控制。

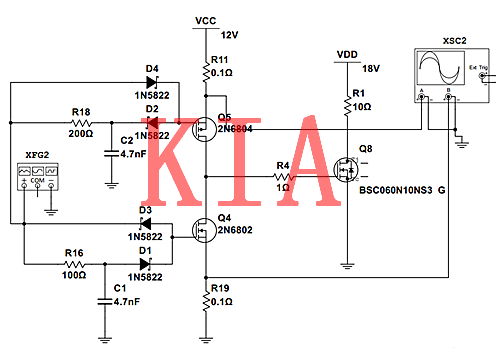

但是死區電路較為復雜且難以使用分立元件很好匹配，所以經過試驗之后，引出了上面使用MOS搭建的電路，上面將MOS驅動的充放電電路使用二極管區分開來，并且使用RC對MOS的開啟信號進行簡單延時。

效果仿真還是基本可以的，但是在輸入頻率變化的時候可能會影響效果，比如在LLC電路中不一定能應用。這種MOS半橋電路在有些驅動芯片的數據手冊上面見到過，可能使用集成電路工藝可以實現更好的死區匹配以實現這種方式。

至于上面的三極管半橋方案，因?yàn)槿龢O管是電流驅動器件，可以用基極電流限制最大電流，也可以利用電阻或電感減緩直通的損耗，但是不建議這樣用，驅動MOS的話直接用三極管搭建圖騰柱電路就可以實現很好的效果了。

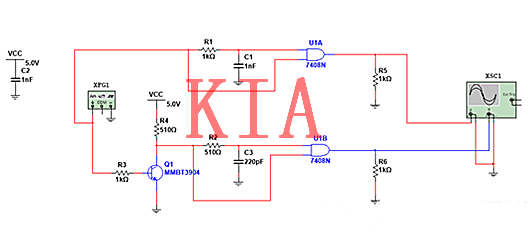

至于死區電路，有下面的仿真

MOS管，圖騰柱，電路
