導通瞬間基極驅動
信息來源：本站 日期：2017-05-18

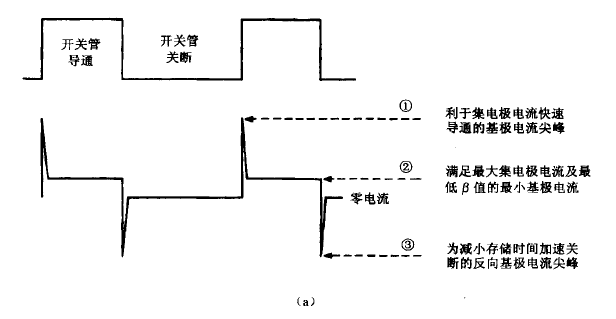

導通瞬間基極過驅動峰值輸入電流／bl為了保證迅速導通集電極電流，需要有一個持續時間很短且峰值約為導通期間平均值2～3倍的基極尖峰電流供給基極。該尖峰的持續時間僅為最小導通時間的2%-3%，如圖8.2 (a )所示。

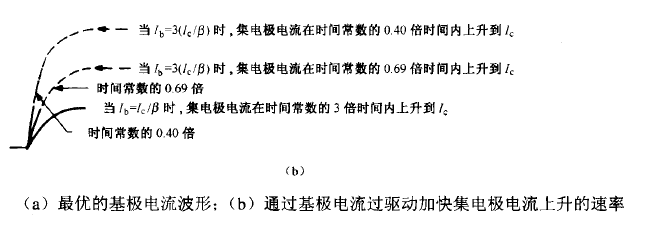

然而，若基極電流為2Ib1（過驅動系數為2），集電極電流將迅速上升，直至2/cl.如果沒有電源電壓和負載阻抗的限制，它將在相同的時間3ta后達到2Ic1。但由于集電極電流受電源電壓和負載阻抗的限制，它只能達到lci.因此集電極電流僅需要0.69兒ta的時間內達到期望值lci，而非3ta.類似地，如果過驅動系數為3(/b=3/b1），則集電極電流會迅速上升，直到接近于 3lc1 。
如果沒有負載阻抗和電源電壓的限制，將在相同的時間3ta 后達到 3Ic1。但事實上集電極電 流受到限制，它只能達到 lcl。因此集電極電流是在 0.4ta 時間內達到期望值 lc1的，而非3ta為加速晶體管的導通，過驅動系數通常選為2-3。這個過驅動系數用于具有典型B值的晶體管。B值低的晶體管速度很快，不需要高的過驅動系數。而B值高的晶體管速度慢，其相 應的過驅動系數大約為典型B值晶體管的兩倍。
