三端穩壓管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。

三端穩壓管，主要有兩種，一種輸出電壓是固定的，稱為固定輸出三端穩壓管，另一種輸出電壓是可調的，稱為可調輸出三端穩壓管。

三端穩壓管原理

在電路板上，我們經常會看到一個類似三極管的元件---三端穩壓器。三端穩壓器常用在需要電壓變換的地方。如18伏變12伏、12伏變5伏。三端穩壓管好壞判斷

常見的三端穩壓器有78系列的7805、7808、7809、7812、7824等。78后面的數字代表穩壓器輸出的電壓值。78系列的穩壓器輸出都為正壓。如7805代表輸出正5伏、7812代表輸出正12伏。另一種輸出負壓的三端穩壓器是79系列的。如7905代表輸出伏5伏電壓、7912代表輸出負12伏電壓。有的三端穩壓器標注帶字母，那是代表承受電流。三端穩壓管7805系列

如輸出電流以78(或79)后面加字母來區分。L表示0.1;AM表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。常見的三端穩壓器管腳排列一般是帶字的那面朝向我們時，左邊的第一個腳為輸入正極，中間為負極，最右邊為輸出正極。

三端穩壓管工作原理,三端穩壓管參數

在三端穩壓器輸入端與輸出端都會有一個電解電容。使用三端穩壓器要注意輸入與輸出之間的電壓差不能過小。以7805為例，該三端穩壓器的固定輸出電壓是5V，而輸入電壓至少大于7V，這樣輸入/輸出之間有2-3V及以上的壓差。使調整管保證工作在放大區。但壓差取得大時，又會增加集成塊的功耗，所以，兩者應兼顧，即既保證在最大負載電流時調整管不進入飽和，又不至于功耗偏大。另外一般在三端穩壓器的輸入輸出端接一個二極管，用來防止輸入端短路時,輸出端存儲的電荷通過穩壓器,而損壞器件。

三端穩壓管參數

三端穩壓管參數，三端穩壓器的故障率不高，最常見的是管腳開焊。但在維修中常常是我們檢測電壓是否正常的一個檢測點，所以很有必要對它進行了解。

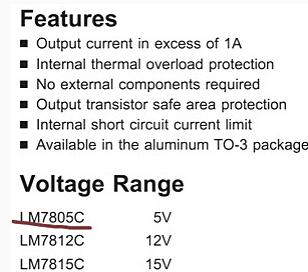

1.輸出電壓和輸出電流

7805輸出5V，電壓能達到1A，實際能夠達到800mA已經可以了

三端穩壓管工作原理,三端穩壓管參數

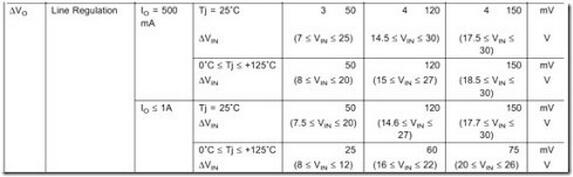

2.線性調整率

線性調整率是輸入電壓有一定的變化范圍，那么輸出電壓變化多少，如下圖是7805的線性調整率

三端穩壓管工作原理,三端穩壓管參數

3.負載調整率

負載發生變化時，輸出電壓也會有所下降，負載較輕時，輸出電壓會有所上升。

三端穩壓管工作原理,三端穩壓管參數

4.靜態電流

此參數越小越好，這是IC本身的消耗。

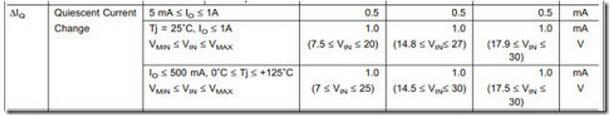

5.靜態電流變化量

負載發生變化，靜態電流變化量的多少。

三端穩壓管工作原理,三端穩壓管參數

6.輸出噪聲電壓

一般7805輸出為高頻噪聲，所以再對輸出端進行濾波時，可以選擇相應的電容。

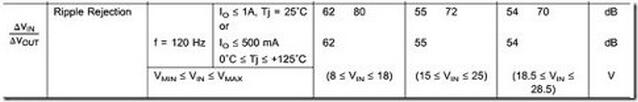

7.紋波抑制比

低頻時可以不用太多關注，高頻時需要注意。

三端穩壓管工作原理,三端穩壓管參數

8.輸出電抗

頻率越高，輸出電抗會有所增大。

9.短路保護電流

三端穩壓管工作原理,三端穩壓管參數

超過此電流，會引起過電流保護，電壓會迅速下降。

10.維持輸出最小輸入電壓

此參數非常重要，若要是輸出想要的輸出電壓，輸入電壓必須大于此值，否則不能得到想要的輸出性能。7805要求最小的輸入電壓為7.5V。

如何用萬用表判斷三端穩壓模塊的好壞

7824是一個24V的三端穩壓集成電路，用萬用表只能大體測量一下它的好壞。7824外形和塑封三極管一樣，也有3個引腳，面向有字的一面，引腳朝下，其引腳從左至右分別是輸入端，接地端和穩壓輸出端。可以用萬用表電阻檔測量個引腳之間的電阻來判斷好壞，最好找個好的7824對比著測量。可參考下圖檢測.
