下面會講到5V三端穩壓管工作原理，在電路板上，我們經常會看到一個類似三極管的元件---三端穩壓器。三端穩壓器常用在需要電壓變換的地方。如18伏變12伏、12伏變5伏。
常見的三端穩壓器有78系列的7805、7808、7809、7812、7824等。78后面的數字代表穩壓器輸出的電壓值。78系列的穩壓器輸出都為正壓。如7805代表輸出正5伏、7812代表輸出正12伏。另一種輸出負壓的三端穩壓器是79系列的。如7905代表輸出伏5伏電壓、7912代表輸出負12伏電壓。
有的三端穩壓器標注帶字母，那是代表承受電流。如輸出電流以78(或79)后面加字母來區分。L表示0.1;AM表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。常見的三端穩壓器管腳排列一般是帶字的那面朝向我們時，左邊的第一個腳為輸入正極，中間為負極，最右邊為輸出正極。
在三端穩壓器輸入端與輸出端都會有一個電解電容。使用三端穩壓器要注意輸入與輸出之間的電壓差不能過小。以7805為例，該三端穩壓器的固定輸出電壓是5V，而輸入電壓至少大于7V，這樣輸入/輸出之間有2-3V及以上的壓差。使調整管保證工作在放大區。但壓差取得大時，又會增加集成塊的功耗，所以，兩者應兼顧，即既保證在最大負載電流時調整管不進入飽和，又不至于功耗偏大。另外一般在三端穩壓器的輸入輸出端接一個二極管，用來防止輸入端短路時,輸出端存儲的電荷通過穩壓器,而損壞器件。
三端穩壓器的故障率不高，最常見的是管腳開焊。但在維修中常常是我們檢測電壓是否正常的一個檢測點，所以很有必要對它進行了解。
1、浪涌保護電路:穩壓管在準確的電壓下?lián)舸?這就使得它可作為限制或保護之元件來使用,因?yàn)楦鞣N電壓的穩壓二極管都可以得到,故對于這種應用特別適宜.圖中的穩壓二極管D是作為過壓保護器件.只要電源電壓VS超過二極管的穩壓值D就導通,使繼電器J吸合負載RL就與電源分開；
2、電視機里的過壓保護電路:EC是電視機主供電壓,當EC電壓過高時,D導通,三極管BG導通,其集電極電位將由原來的高電平(5V)變?yōu)榈碗娖?通過待機控制線的控制使電視機進入待機保護狀態；
3、電弧抑制電路:在電感線圈上并聯接入一只合適的穩壓二極管(也可接入一只普通二極管原理一樣)的話,當線圈在導通狀態切斷時,由于其電磁能釋放所產生的高壓就被二極管所吸收,所以當開關斷開時,開關的電弧也就被消除了.這個應用電路在工業上用得比較多,如一些較大功率的電磁吸控制電路就用到它；
4、串聯型穩壓電路:在此電路中,串聯穩壓管BG的基極被穩壓二極管D鉗定在13V,那么其發射極就輸出恒定的12V電壓了.這個電路在很多場合下都有應用。
以下為5V及其他參數的三端穩壓管選型表
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA7805 |
30 |
1.5A |
4.8 |
5 |
5.2 |
TO-92、SOT-89 |
|
KIA78L05 |
30 |
100 |
4.8 |
5 |
5.2 |
SO-89 |
|
KIA78L05FS |
30 |
200 |
4.82 |
5 |
5.17 |
TO-92、SOT-89 |
|
KIA78L06 |
30 |
100 |
5.76 |
6 |
6.24 |
TO-92、SOT-89 |
|
KIA78L08 |
30 |
100 |
7.68 |
8 |
8.32 |
TO-92、SOT-89 |
|
KIA78L09 |
30 |
100 |
8.64 |
9 |
9.36 |
TO-92、SOT-89 |
|
KIA78L10 |
30 |
100 |
9.6 |
10 |
10.4 |
TO-92、SOT-89 |
|
KIA78L12 |
30 |
100 |
11.52 |
12 |
12.48 |
TO-92、SOT-89 |
|
KIA78L15 |
30 |
100 |
14.4 |
15 |
15.6 |
TO-92、SOT-89 |
|
KIA78L18 |
30 |
100 |
17.28 |
18 |
18.72 |
TO-92、SOT-89 |
|
KIA78L24 |
40 |
100 |
23.04 |
24 |
24.96 |
TO-92、SOT-89 |
|
KIA79L05 |
-35 |
100 |
-4.8 |
-5 |
-5.2 |
TO-92、SOT-89 |
|
KIA79L06 |
-35 |
100 |
-5.76 |
-6 |
-6.24 |
TO-92、SOT-89 |
|
KIA79L08 |
-35 |
100 |
-7.68 |
-8 |
-8.32 |
TO-92、SOT-89 |
|
KAI79L09 |
-35 |
100 |
-8.64 |
-9 |
-9.36 |
TO-92、SOT-89 |
|
KIA79L10 |
-35 |
100 |
-9.6 |
-10 |
-10.4 |
TO-92、SOT-89 |
|
KIA79L12 |
-35 |
100 |
-11.52 |
-12 |
-12.48 |
TO-92、SOT-89 |
|
KIA79L15 |
-35 |
100 |
-14.4 |
-15 |
-15.6 |
TO-92、SOT-89 |
|
KIA79L18 |
-35 |
100 |
-17.28 |
-18 |
-18.72 |
TO-92、SOT-89 |
|
KAI79L24 |
-40 |
100 |
-23.04 |
-24 |
-24.96 |
TO-92、SOT-89 |
電子產品中常見到的三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。故名思義，三端IC是指這種穩壓用的集成電路只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管，TO-220的標準封裝，也有9013樣子的TO-92封裝。
1、用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
2、78/79系列三端穩壓IC有很多電子廠家生產，80年代就有了，通常前綴為生產廠家的代號，如TA7805是東芝的產品，AN7909是松下的產品。

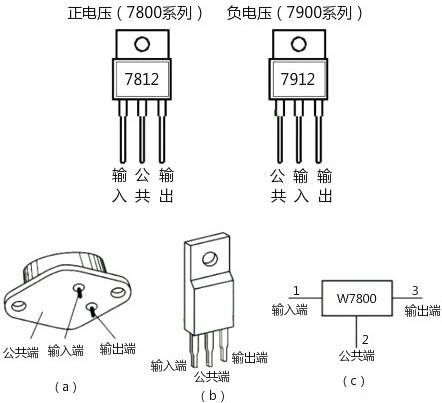

3、有時在數字78或79后面還有一個M或L，如78M12或79L24，用來區別輸出電流和封裝形式等，其中78L調系列的最大輸出電流為100mA，78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。它的封裝也有多種，詳見圖。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。79系列除了輸出電壓為負。引出腳排列不同以外，命名方法、外形等均與78系列的相同。
4、因?yàn)槿斯潭煞€(wěn)壓電路的使用方便，電子制作中經常采用，可以用來改裝分立元件的穩壓電源，也經常用作電子設備的工作電源。電路圖如圖所示。
5、注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般三端集成穩壓電路的最小輸入、輸出電壓差約為2V，否則不能輸出穩定的電壓，一般應使電壓差保持在4-5V，即經變壓器變壓，二極管整流，電容器濾波后的電壓應比穩壓值高一些。
6、在實際應用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
7、當制作中需要一個能輸出1．5A以上電流的穩壓電源，通常采用幾塊三端穩壓電路并聯起來，使其最大輸出電流為N個1．5A，但應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。
在78**、79**系列三端穩壓器中最常應用的是TO-220和TO-202兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。
圖中的引腳號標注方法是按照引腳電位從高到底的順序標注的。這樣標注便于記憶。引腳①為最高電位，③腳為最低電位，②腳居中。從圖中可以看出，不論正壓還是負壓，②腳均為輸出端。對于78**正壓系列，輸入是最高電位，自然是①腳，地端為最低電位，即③腳，如附圖所示。對與79**負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，即①腳，如附圖所示。
此外，還應注意，散熱片總是和最低電位的第③腳相連。這樣在78**系列中，散熱片和地相連接，而在79**系列中，散熱片卻和輸入端相連接.
