場效應管好壞如何判定及擊穿燒壞詳解-場效應管應用領域-KIA MOS管

信息來源：本站　日期：2018-09-29　

分享到：

電魚機MOS管

我們在規劃制作電子捕魚器時，有兩種器材是必不可少的，一種是高頻機的功率MOS管，首要用在高頻電子捕魚器中，另一種是低頻電魚機中的三極管，首要用于低頻捕魚器中，這兩種元器材在運用中究竟有些什么區呢。

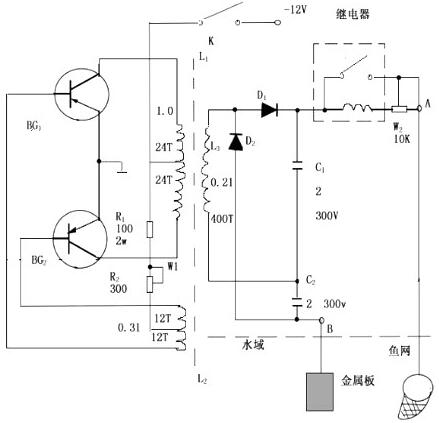

MOS管電魚機電路圖

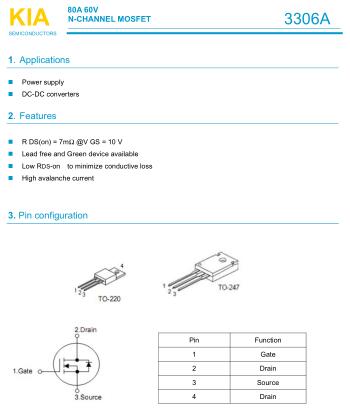

場效應管應用領域

電魚機MOS管與三極管的差異

（1）MOS管是電壓操控元件，而晶體管是電流操控元件。在驅動能力不可，驅動電流很少的情況下，應選用場效應管；而在信號電壓較低，又答應從電魚機驅動級取較多電流的條件下，應選用晶體管。

（2）MOS管是運用多數載流子導電，所以稱之為單極型器材，而晶體管是即有多數載流子，也運用少量載流子導電。被稱之為雙極型器材。

（3）有些MOS管的源極和漏極能夠交換運用，柵壓也可正可負，靈活性比晶體管好。

（4）MOS管能在很小電流和很低電壓的條件下作業，并且它的制作工藝能夠很便利地把許多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的運用。

（5）MOS管具有較高輸入阻抗和低噪聲等優點，因此也被廣泛運用于各種電子捕魚器設備中。尤其用場效管做整個電子設備的輸入，輸出級，能夠獲得一般晶體管很難到達的功能。

（6）場效應管分紅結型和絕緣柵型兩大類，其操控原理都是一樣的。

實際上就是三極管比較廉價，用起來便利，常用在舊式的低頻捕魚器中，MOS管用于高頻高速電路，大電流場合，所以新式高頻超聲波捕魚器中，必不可少的就是大MOS。一般來說低本錢場合，一般運用的先考慮用三極管，不可的話考慮MOS管。

電魚機MOS管被擊穿的原因及解決方案如下

第一、MOS管自身的輸入電阻很高，而柵-源極間電容又十分小，所以極易受外界電磁場或靜電的感應而帶電，而少量電荷就可在極間電容上形成適當高的電壓(U=Q/C)，將管子損壞。盡管電魚機MOS輸入端有抗靜電的維護措施，但仍需當心對待，在存儲和運送中最好用金屬容器或者導電資料包裝，不要放在易發作靜電高壓的化工資料或化纖織物中。組裝、調試時，東西、外表、作業臺等均應杰出接地。要避免操作人員的靜電攪擾形成的損壞，如不宜穿尼龍、化纖衣服，手或東西在觸摸集成塊前最好先接一下地。對器材引線矯直曲折或人工焊接時，運用的設備有必要杰出接地。

第二、MOS電路輸入端的維護二極管，其導通時電流容限一般為1mA 在可能呈現過大瞬態輸入電流(超越10mA)時，應串接輸入維護電阻。而129#在初期設計時沒有參加維護電阻，所以這也是MOS管可能擊穿的原因，而通過更換一個內部有維護電阻的MOS管應可避免此種失效的發作。還有因?yàn)榫S護電路吸收的瞬間能量有限，太大的瞬間信號和過高的靜電電壓將使維護電路失掉效果。所以焊接時電烙鐵有必要牢靠接地，以防漏電擊穿器材輸入端，一般運用時，可斷電后使用電烙鐵的余熱進行焊接，并先焊其接地管腳。

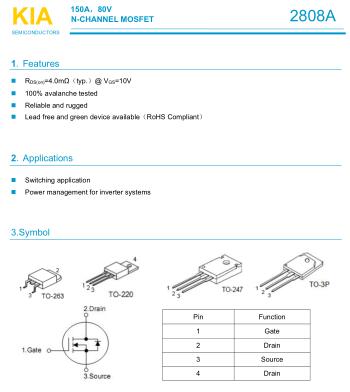

電魚機MOS管（場效應管）

以下這三種景象會對電魚機MOS管形成影響：

1.MOS管吸附塵埃，改動線路間的阻抗，影響MOS管的功用和壽數。

2.因電場或電流損壞元件絕緣層和導體，使MOS管不能作業(徹底損壞)。

3.因瞬間的電場軟擊穿或電流發作過熱，使MOS管受傷，盡管仍能作業，可是壽數受損。

上述這三種狀況中，如果電魚機MOS管徹底損壞，必能在出產及品質測驗中被發覺而掃除，影響較少。如果MOS管輕微受損，在正常測驗中不易被發現，在這種景象下，常會因通過屢次加工，乃至已在運用時，才被發現損壞，不光查看不易，并且丟失亦難以預測。

判定電魚機MOS管的好壞

一、定性判別電魚機MOS型場效應管的好壞

先用萬用表R×10kΩ擋(內置有9V或15V電池)，把負表筆(黑)接?xùn)艠O(G)，正表筆(紅)接源極(S)。給柵、源極之間充電，此刻萬用表指針有細微偏轉。再改用萬用表R×1Ω擋，將負表筆接漏極(D)，正筆接源極(S)，萬用表指示值若為幾歐姆，則闡明場效應管是好的。

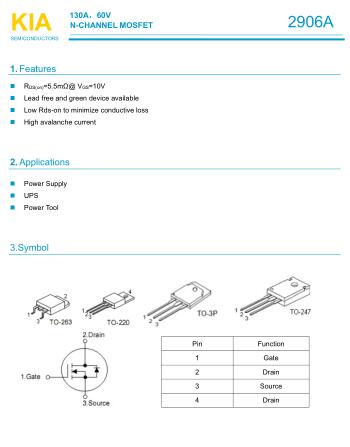

二、定性判別電魚機場效應管的電極

將萬用表撥至R×100檔，紅表筆恣意接一個腳管，黑表筆則接另一個腳管，使第三腳懸空。若發現表針有細微搖擺，就證明第三腳為柵極。欲取得更顯著的調查效果，還可使用人體接近或許用手指觸摸懸空腳，只要看到表針作大幅度偏轉，即闡明懸空腳是柵極，其他二腳別離是源極和漏極。

判別理由：

JFET的輸入電阻大于100MΩ，而且跨導很高，當柵極開路時空間電磁場很簡單在柵極上感應出電壓信號，使管子趨于截止，或趨于導通。若將人體感應電壓直接加在柵極上，因?yàn)檩斎敫蓴_信號較強，上述現象會愈加顯著。如表針向左側大幅度偏轉，就意味著管子趨于截止，漏-源極間電阻RDS增大，漏-源極間電流減小IDS。反之，表針向右側大幅度偏轉，闡明管子趨導游通，RDS↓，IDS↑。但表針終究向哪個方向偏轉，應視感應電壓的極性（正向電壓或反向電壓）及管子的作業點而定。

注意事項：

（1）試驗標明，當兩手與D、S極絕緣，只摸柵極時，表針一般向左偏轉。可是，如果兩手別離觸摸D、S極，而且用手指摸住柵極時，有可能調查到表針向右偏轉的景象。其原因是人體幾個部位和電阻對場效應管起到偏置效果，使之進入飽和區。

（2）也可以用舌尖舔住柵極，現象同上。
