MOS管的單電源直流偏置電路有兩種：
1、只能用于結型和耗盡型MOS管的自給偏置電路。
2、可用于各種MOS管的分壓式偏置電路

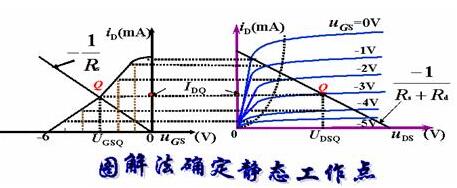

（1）圖解法
根據圖中電路的輸出回路列出直流負載線方程
再根據輸入回路列出直流負載線方程
（2）計算法（列方程組求解）
式中的IDSS和UP可以從特性曲線上求出，或者從產品手冊上查到。
自給MOS管偏置電路的缺點是：
當偉提高穩定工作點的能力而增大RS時，IDQ減小，（Q下移），使gm和AU隨之減少。
將轉移性的近似函數式與根據電路列出的直流電壓方程聯立，就可求解靜態工作點。
分壓式自偏壓電路可通過調整電阻分壓比來改善靜態工作點。

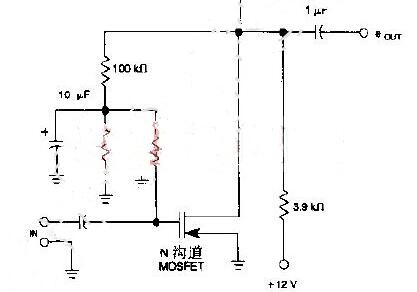

下圖所示為MOS場效應管高祖偏置的電路圖。場效應管在工作中讓其輸入回路的PN結工作于反向偏置，以減小輸入電流，提高輸入電阻。MOS場效應管是通過改變UGS來改變柵極下方半導體中的電場強度，控制感應電荷的多少，進而控制導電溝道的導電能力。
通常，當RL?R時，流過光敏電阻的電流基本不變，此時的偏置電路稱為恒流電路。然而，光敏電阻自身的阻值已經很高，再滿足恒流偏置的條件就難以滿足電路輸出阻抗的要求，為此，可引入如下圖所示的晶體管恒流偏置電路。
穩壓管DW將晶體三極管的基極電壓穩定，即UB=UW，流過晶體三極管發射極的電流Ie為
