電感同屬于被動元件，只有電流通過時，才工作，它的作用是將交流轉換為直流，然后濾除一部分雜訊波，讓平穩的波通過，電感的制作目前重要是以手工為主，屏蔽電感的組裝要依靠治具，否則會讓公差加大。檢測主要是通過LCR數字電橋或其他阻抗分析儀，分為物理測試和環境測試，在上一篇文章中有詳細介紹。電感的主要參數有：電感量、電流、電阻。電阻通常是容易被忽略的，因為電阻是個耗能元件，它的值對電流沒有什么大的影響，只是隨著過多的熱量流失，就產生了大量的無用功。有些客戶會對電阻有要求，大多數情況之下，只要不是相差太多，就沒有大的影響。

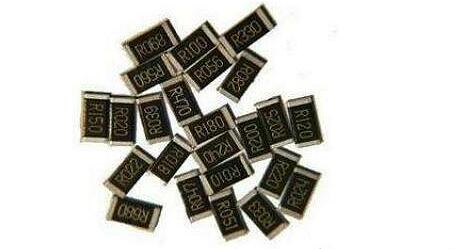

和電感一樣，電阻也是被動元件。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生熱能。電阻在電路中通常起分壓分流的作用，對信號來說，交流與直流信號都可以通過電阻。通常來說，使用萬用表可以很容易判斷出電阻的好壞：將萬用表調節在電阻擋的合適擋位，并將萬用表的兩個表筆放在電阻的兩端，就可以從萬用表上讀出電阻的阻值。應注意的是，測試電阻時手不能接觸到表筆的金屬部分。但在實際手機維修中，很少出現電阻損壞，除少數機型的一些電阻外，也很少去關心電阻的阻值。著重注意的是電阻是否虛焊，脫焊。當一個電感被擊穿之后，就成了電阻。
當進行精密電子設計或進行最壞情況的詳細分析時，我們需要考慮一些在其它應用中并不重要的參數。其中之一就是對電阻的容差的考量，事實上，不管你采用的電阻的阻值是大是小，容差都必然存在。但其并沒有為你電路中電阻的最大和最小值進行限定。
容差：定義了生產時電阻的實際阻值與標稱阻值之間差異的范圍。一個標稱值為1000Ω的電阻如果容差為±5% ，那么該電阻的取值范圍在950Ω到1050Ω之間。我們希望這一數值是固定的，不會隨著時間而變化。但事實并非如此，工程師必須要考慮設計中的容差，并且要保證所設計的電路在工作時限內正常工作。
溫度系數：該系數描述了電阻的阻值隨溫度的改變而變化的現象，其單位是ppm/K（即10^-6/K）；當然將其中的K換成℃作單位也是一樣；通常的溫度系數值有5，10，20，100。比如說有一個1000Ω的電阻，其溫度系數為100ppm/K，當其經歷±60K的溫度變化時（設初始溫度300K，變化范圍240-360K），那么其阻值將有±6Ω的變化。當然，溫度系數越小的電阻，價格也當然更高。
電阻自身發熱：對于高精度的電路來說，有時候還必須考慮電阻的功耗問題。電阻有特定的熱阻，其單位是℃/W。工程師應該知道電阻內的功率損耗；這將導致電阻的溫度上升，并最終影響到電阻的阻值。在確定你所使用的電阻的最大最小值時，你必須考慮容差，溫度系數電阻自發熱的影響。在進行分析的時候，你可能注意到一些參數是可以忽略的，或者不同精確地考慮，但你必須首先先對其有一定的了解，然后才能確定其重不重要。
對于一些精密電路而言（如放大器中的增益級），有必要對電阻進行匹配，并確保其阻值在要求的范圍內，并且具有相同的溫度系數。
